| Характеристики |
| Тип света |
Инфракрасный свет |
| Разрешение изображения [px] |
720 x 576 |
| Разрешение изображения 3D [px] |
64 x 16 |
| Угол обзора [°] |
155 x 122 |
| Угол обзора 3D [°] |
97 x 44 |
| Коммуникационный интерфейс |
CAN, Ethernet |

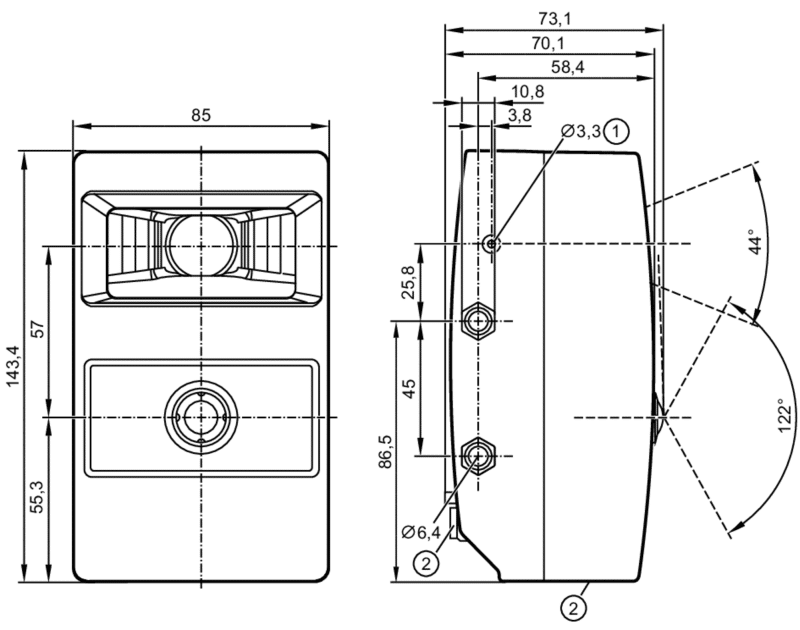

| Размеры [mm] |
143,8 x 85 x 70,1 |
| Приложение |
| Применение |
вывод 3D данных изображения, вывод данных 2D изображения |
| Электронные данные |
| Рабочее напряжение [V] |
9…32 DC |
| Потребление тока [mA] |
< 600 |
| Мощность [W] |
4,6 |
| Класс защиты |
III |
| Тип света |
Инфракрасный свет |
| Датчик изображения |
PMD 3D ToF-Chip / 2D Chip |
| Диапазон контроля |
| Разрешение изображения [px] |
720 x 576 |
| Разрешение изображения 3D [px] |
64 x 16 |
| Угол обзора [°] |
155 x 122 |
| Угол обзора 3D [°] |
97 x 44 |
| Частота повторения изображения [Hz] |
25 |
| Частота повторения 3D изображения [Hz] |
25 / 33 / 50 |
| Программное обеспечение / Программирование |
| Выбор параметров |
через ПК с помощью ifm Vision Assistant |
| Интерфейсы |
| Коммуникационный интерфейс |
CAN, Ethernet |
| Количество интерфейсов CAN |
1 |
| Количество интерфейсов Ethernet |
1 |
| Количество видео-интерфейсов (CVBS) |
1 |
| Примечание к интерфейсам |
Выход предобработанных данных через интерфейс CAN |
| CAN |
| Скорость передачи |
250 (125…1000) kBaud |
| Протокол |
CANopen, UDS |
| Заводские настройки |
| Интерфейс J1939: по умолчанию |
| адрес прибора (ECU): 239 |
| UDS интерфейс: 500 (125…1000) kBaud |
|
| Тип использования |
параметрирование, Передача данных |
| Ethernet |
| Протокол |
UDP/IP |
| Заводские настройки |
| IP-адресс: 192.168.1.1 |
| маска подсети: 255.255.255.0 |
| целевой IP-адрес: 255.255.255.255 |
| целевой порт: 42000 |
|
| Тип использования |
Передача данных |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Примечание к температуре окружающей среды |
| с высокой частотой повторения изображения 25 Гц |
|
| Температура хранения [°C] |
-40…105 |
| Степень защиты |
IP 67, IP 69K, (с установленными разъемами или защитными заглушками) |
| Макс. защищенность от внешней засветки [klx] |
120 |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-6-4 |
промышленные среды |
| DIN EN 61000-6-2 |
промышленные среды |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
30 г / 6 ms удар |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
10 г / 10…1000 Hz стреловидный синус |
|
| Электробезопасность |
| DIN EN 61010-2-201 |
поражение электрическим током / подача питания только через цепи PELV |
|
| Механические данные |
| Вес [g] |
1154,8 |
| Размеры [mm] |
143,8 x 85 x 70,1 |
| Материал |
алюмин. литьё под давлением |
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Примечания |
| Для функционирования датчика необходимо устройство подсветки. |
| Для подключения датчика и устройства подсветки используйте только оригинальные кабеля ifm. |
| Значения производительности, характерные для конкретной функции, можно найти в соответствующей документации. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — CAN |
|
Разъем: 1 x M12 |
| электрическое подключение — Ethernet |
|
Разъем: 1 x M12 |
| электрическое подключение — Видео |
|
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O3M271-00 — 21.02.2020 — |
