| Характеристики |
| Коммуникационный интерфейс |
IO-Link |
| Лазерная защита класса |
2 |
| Размеры [mm] |
59 x 42 x 52 |
| Приложение |
| Особенности |
Подавление заднего фона |
| Электронные данные |
| Рабочее напряжение [V] |
18…30 DC |
| Потребление тока [mA] |
< 150 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Станд. срок службы [h] |
50000 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 1 |
| Выходы |
| Общее количество выходов |
1 |
| Электрическое исполнение |
NPN |
| Количество цифровых выходов |
1 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (программируемый) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
200 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Макс. ширина светового пятна [mm] |
15 |
| Макс. высота светового пятна [mm] |
15 |
| Размеры светового пятна по отношению к |
10 m |
| Доступно подавление заднего фона |
да |
| Подавление заднего фона [m] |
10…100 |
| Диапазон измерения/настройки |
| Диапазон измерения [m] |
0,2…10, (белая бумага 200 x 200 mm 90 % отражение) |
| Частота дискретизации [Hz] |
5 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Профили |
Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis |
| SIO режим |
да |
| Нужный тип порта |
A |
| Аналоговые рабочие данные |
2 |
| Бинарные рабочие данные |
1 |
| Миним.время рабочего цикла [ms] |
6 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-10…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| Лазерная защита класса |
2 |
| Примечание к лазерной защите |
| Внимание: |
лазер |
| Мощность: |
<= 4,0 mW |
| Длина волны: |
650 nm |
| импульс: |
1,3 ns |
| Не смотрите пристально в луч. |
|
| Избегайте воздействия лазерного излучения. |
|
| класс лазера: |
2 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
|
| MTTF [годы] |
106 |
| Механические данные |
| Вес [g] |
285,5 |

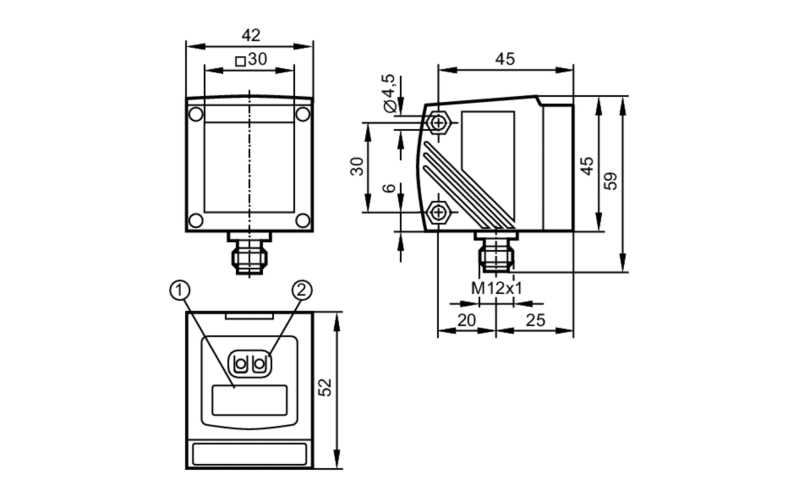

| Размеры [mm] |
59 x 42 x 52 |
| Материал |
корпус: отливка из цинка, фронтальная оптика: стекло, светодиодное окно: PC |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
светодиод, жёлтый |
| режим работы |
светодиод, зелёный |
| расстояние, программирование |
буквенно-цифровой дисплей, 4-значный |
|
| Принадлежности |
| Принадлежности (необязательные) |
|
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O1D104-04 — 24.08.2012 — |
