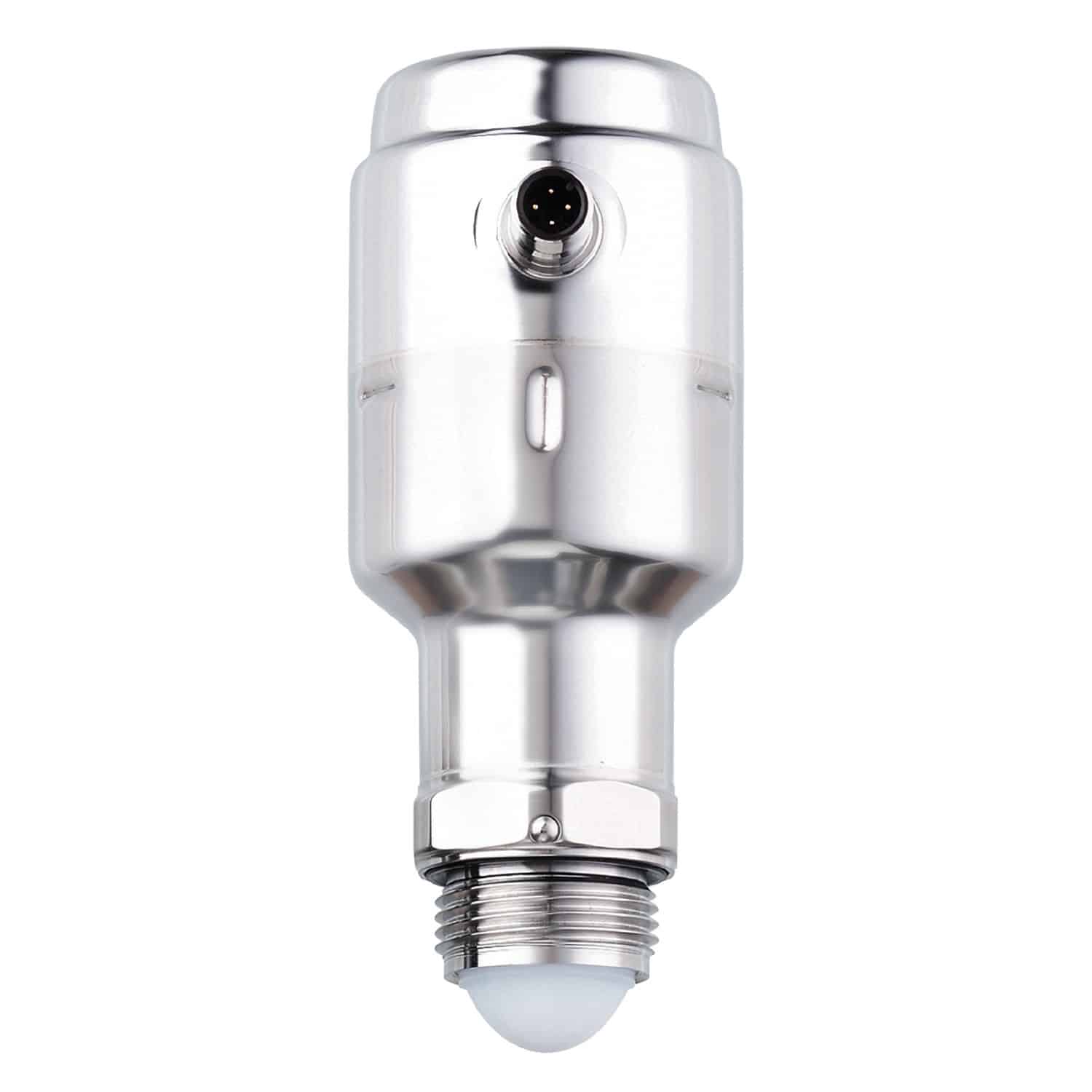

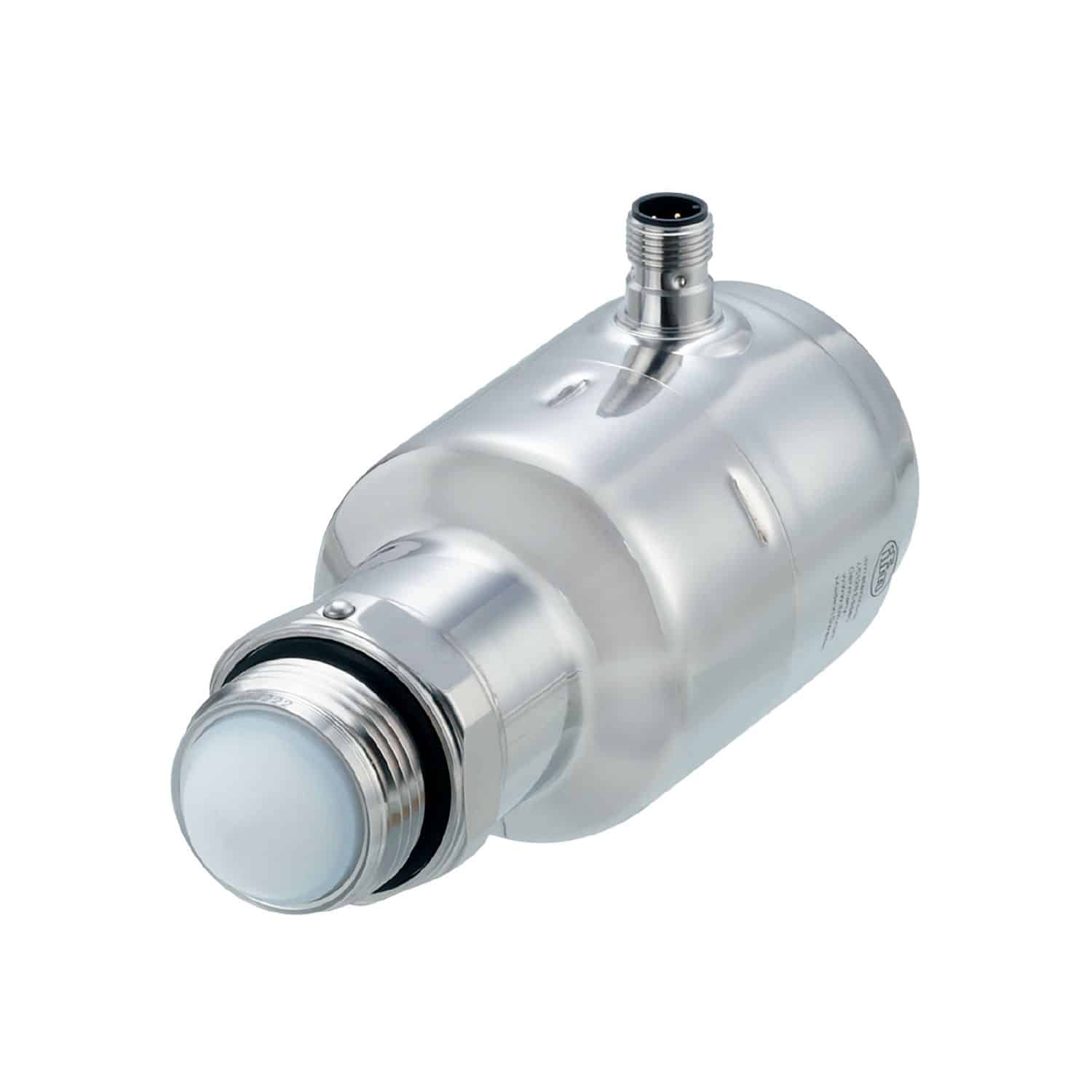

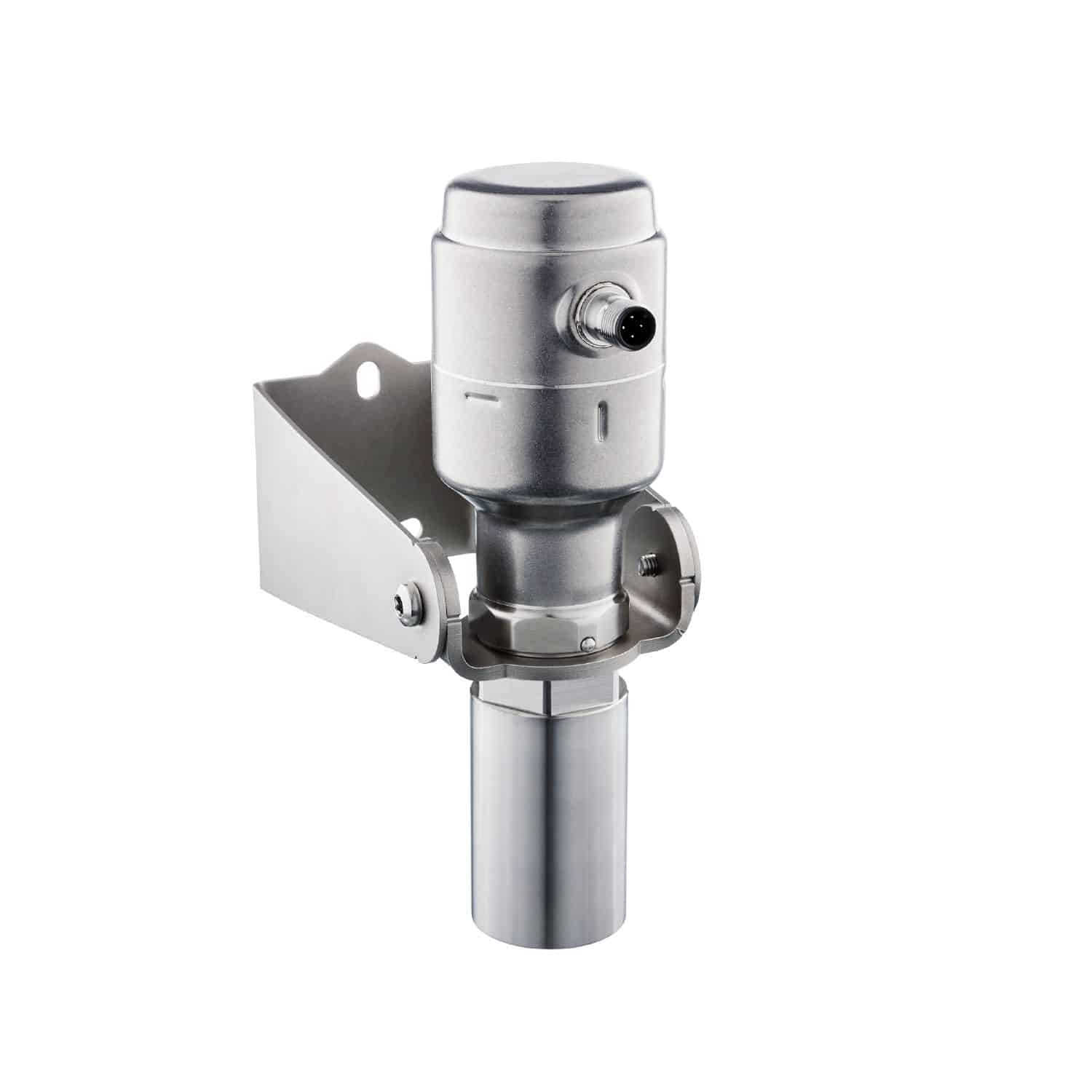

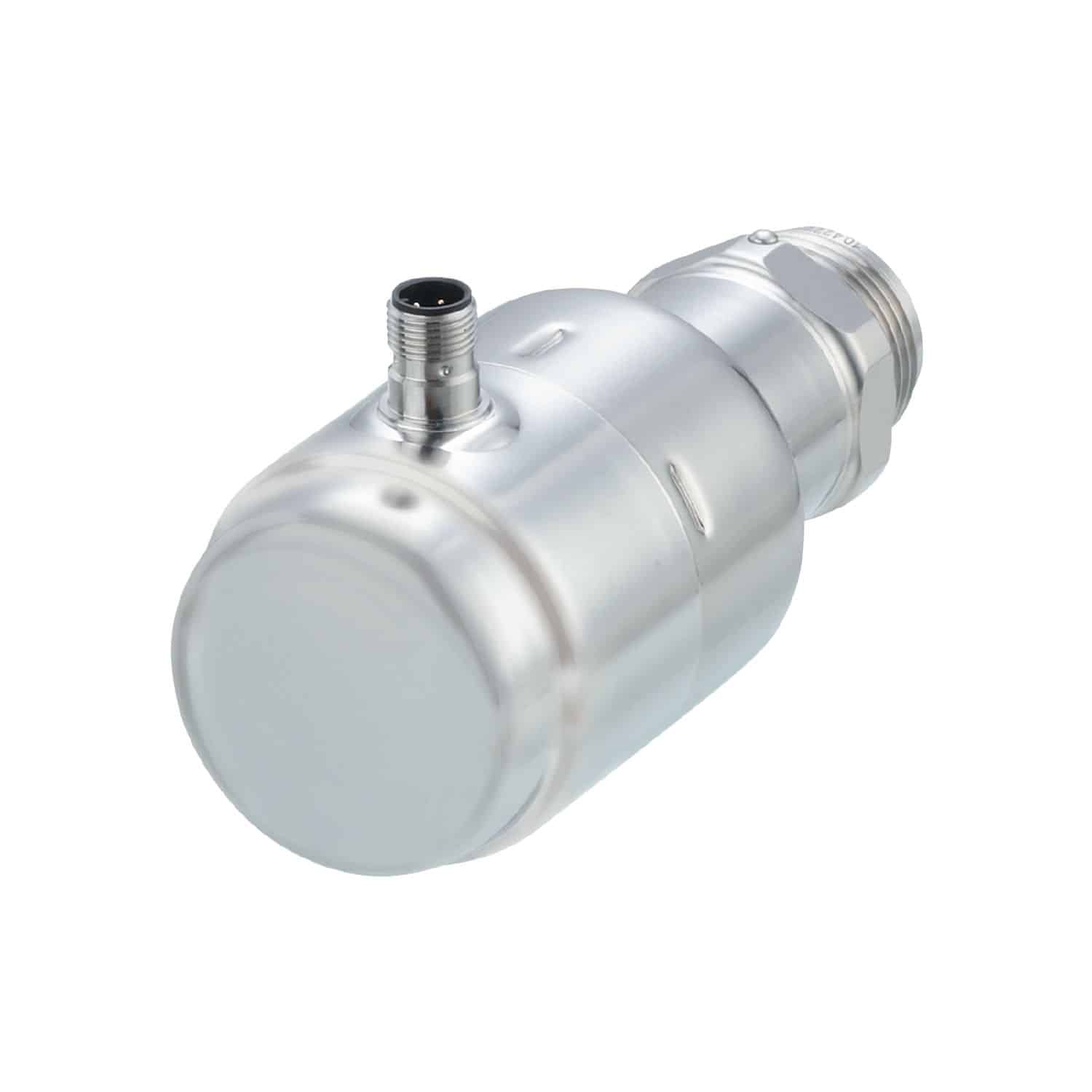

Датчик уровня
LW2120
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
|---|---|
| Коммуникационный интерфейс | IO-Link |
| Материал | нерж. сталь (1.4404 / 316L); PA (полиамид); FKM; FVMQ |
| Обозначение продукции | Бинарный датчик уровня |
| Общее количество выходов | 2 |
| Подключение к процессу | G 1 Aseptoflex Vario |
| Приложение | позолоченные контакты |
| Производитель | IFM |
| Рабочее напряжение DC | 18…30 V |
| Тип | LW2120 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик уровня IFM, вы выбираете качественный и проверенный продукт. Датчик уровня IFM LW2120 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LW2120 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Общепромышленные.
Для заказа данной позиции достаточно указать название модели LW2120 и артикул NON-CONTACT LEVEL TRANSMITTER
Ключевые особенности
Общее описание Название LW2120 Тип Датчик уровня NON-CONTACT LEVEL TRANSMITTER Требования для настройки Для первоначальной настройки требуется IO-Link мастер и
Техническое описание
Описание
| Общее описание | |
|---|---|
| Название | LW2120 |
| Тип | Датчик уровня NON-CONTACT LEVEL TRANSMITTER |
| Требования для настройки | Для первоначальной настройки требуется IO-Link мастер и программное обеспечение для настройки параметров (например, moneo или LR DEVICE) |
| Особые указания | For high process temperatures: The temperature at the process connection is decisive. The actual medium temperature may be higher. Use according to FDA compliance only in conjunction with a hygienic adapter |

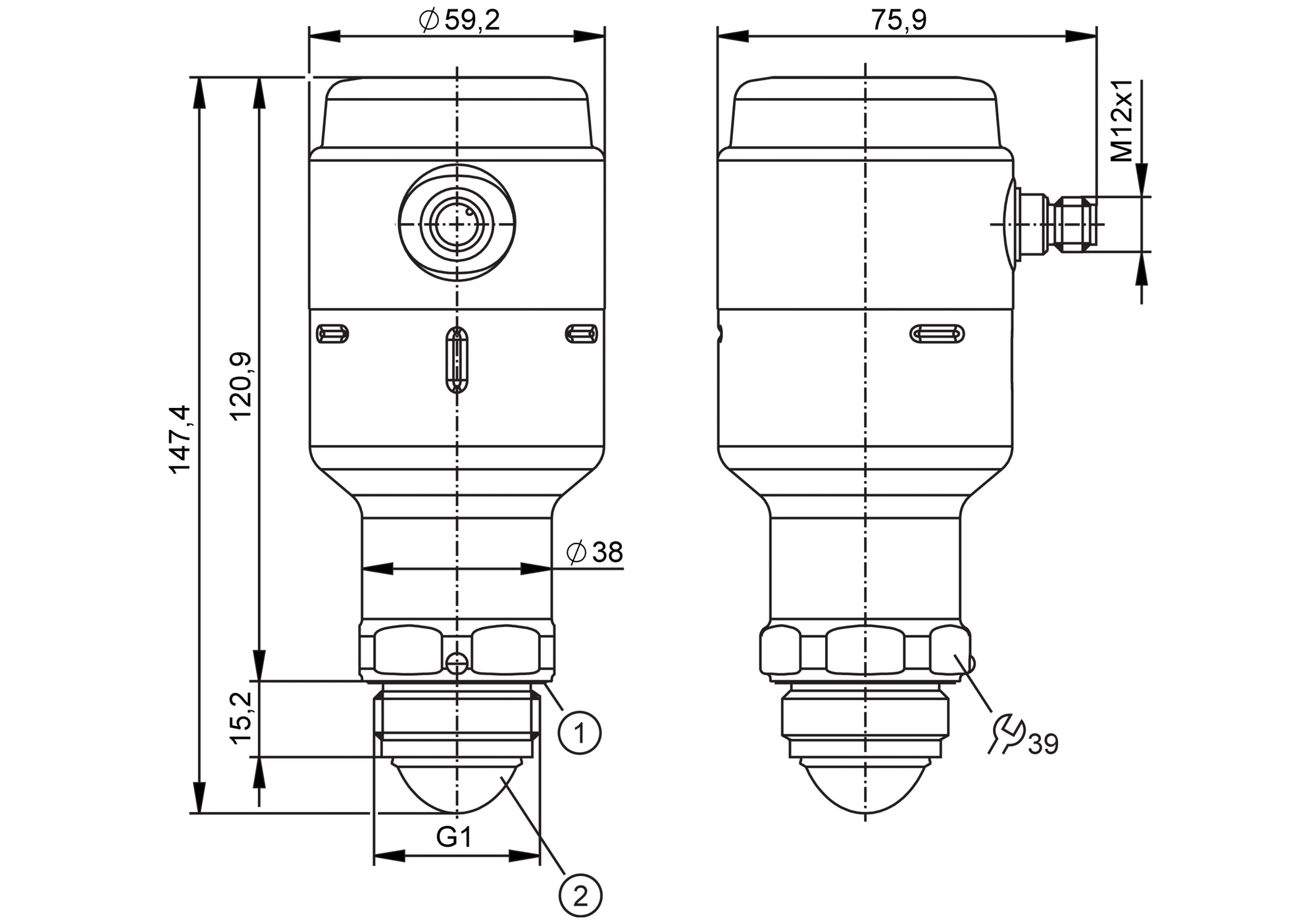

| Компоненты | 1 Уплотнение; 2 Антенна |
| Характеристики | |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Подключение к процессу | G 1 Aseptoflex Vario |
| Особенности | позолоченные контакты |
| Диэлектрическая постоянная среды | ≥ 2 |
| Рекомендуемые среды | Вода; жидкости на водной основе |
| Температура процесса [°C] | -40…150 (see diagram and note under remarks) |
| Макс. скорость изменения уровня [mm/s] | 200 |
| Предел прочности по давлению [bar] | 8 |
| Примечание к прочности по давлению | 0 bar при температуре среды < - 20 °C |
| Устойчивость к вакууму [mbar] | -1000 |
| MAWP (для применения в соответствии с CRN) [bar] | 8 |
| Радио сертификат | EU/RED; Great Britain; Южная Корея; США; Канада; Австралия; Новая Зеландия; Vietnam; Сингапур; Argentina; Бразилия; Япония; Тайвань; Южная Африка |
| Примечание об одобрении радиосвязи | Список стран, применяющих Европейскую директиву по радиооборудованию радиосвязи 2014/53/EU (RED), находится в разделе «Программы и файлы для скачивания» |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC |
| Потребление тока [mA] | < 80 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 15 |
| Принцип измерения | FMCW (технология 80 ГГц); Частотный диапазон 77 — 81 Hz |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1; (2 параметризуемый) |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] DC | 2,5 |
| Постоянный ток нагрузки коммутационного выхода [mA] DC | 50 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20, обратимый; (масштабируемый) |
| Наиб. нагрузка [Ω] | 43,5 * (Ub – 18) + 600 Ω |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки | |
| Диапазон измерения [m] | 10 (см. график) |
| Частота дискретизации [Hz] | > 3 |
| Точность/погрешность | |
| Точность | ± 2 mm |
| Разрешение [mm] | 1 |
| Нулевой сигнал (ток) [mA] | 3,8 |
| Полный сигнал (ток) [mA] | 20,5 |
| Температурный дрейф | ± 1 mm каждые 10 К |
| Время реакции | |
| Время отклика [ms] | 330 |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Smart Sensor — SSP 3.1 Measuring Sensor Common — I&D Identification and Diagnosis |
| Function | Multiple switching signal |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 1 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 6 |
| Поддерживаемые DeviceID | default 1611 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -40…80 |
| Примечание к температуре окружающей среды | см. график |
| Температура хранения [°C] | -40…90 |
| Степень защиты | IP 68; IP 69K |
| Механические данные | |
| Вес [g] | 723,8 |
| Материал | нерж. сталь (1.4404 / 316L); PA (полиамид); FKM; FVMQ |
| Материалы корпуса в контакте с изм. средой | PTFE (тефлон); EPDM; FVMQ when used without Aseptoflex Vario adapter |
| Подключение к процессу | G 1 Aseptoflex Vario |
| Характеристика поверхности Ra/Rz частей в контакте со средой | Ra < 0,76 µm |
| Угол излучения и ширина луча | |
| Ширина луча (W) | 8° (with antenna extension) / 10° (without antenna extension) |
| Расстояние 2 m | 0,3 m / 0,4 m |
| Расстояние 4 m | 0,6 m / 0,7 m |
| Расстояние 6 m | 0,8 m / 1,1 m |
| Расстояние 8 m | 1,1 m / 1,4 m |
| Расстояние 10 m | 1,4 m / 1,8 m |
