| Характеристики |
| Электрическое исполнение |
NAMUR |
| Функция выходного сигнала |
NC |
| Диапазон срабатывания [mm] |
8 |
| Корпус |
Резьбовой корпус |

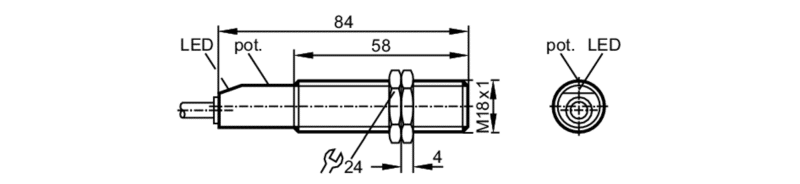

| Размеры [mm] |
M18 x 1 / L = 84 |
| Электронные данные |
| Подключение к усилителю коммутационного сигнала |
да |
| Коммутирующие усилители |
подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW |
| Номинальное напряжение DC [V] |
8,2, (1kΩ) |
| Напряжение питания DC [V] |
7,5…15 |
| Потребление тока [mA] |
< 1, (отключено, проводящий: > 2,2) |
| Класс защиты |
II |
| Выходы |
| Электрическое исполнение |
NAMUR |
| Функция выходного сигнала |
NC |
| Частота переключения DC [Hz] |
4 |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
8 |
| Настраиваемое расстояние срабатывания |
да |
| Заводская настройка расстояния срабатывания [mm] |
8 |
| Реальное расстояние срабатывания Sr [mm] |
8 ± 10 % |
| Точность/ погрешность |
| Поправочный коэффициент |
стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2 |
| Гистерезис [% от Sr] |
1…15 |
| Смещение точки переключения [% от Sr] |
-15…15 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| Разрешение |
BVS 13 ATEX E009 X, IECEx BVS 13.0015 X |
| Маркировка АТЕХ |
II 1G Ex ia IIB T4 Ga |
|
II 1D Ex ia IIIC T135°C Da |
| ЭMC |
| EN 61000-4-2 ESD |
— kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
3 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
3 V |
| EN 55011 излучение |
класс B |
|
| Ударопрочность |
|
| MTTF [годы] |
503 |
| Классификация безопасности |
| Макс. внутренняя емкость [nF] |
11,5 |
| Макс. внутренняя индуктивность [µH] |
3 |
| Механические данные |
| Вес [g] |
320 |
| Корпус |
Резьбовой корпус |
| Монтаж |
незаподлицо |
| Размеры [mm] |
M18 x 1 / L = 84 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
PBT (полибутилентерефталат) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 6 m, PVC (поливинилхлорид), 2 x 0,5 mm² |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — KG5079 — 25.11.2020 — |
