| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (по выбору) |
| Диапазон срабатывания [mm] |
60 |
| Корпус |
Прямоугольный |

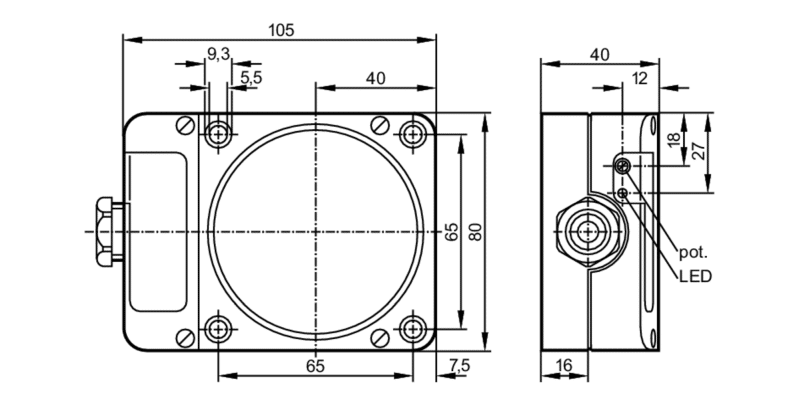

| Размеры [mm] |
105 x 80 x 40 |
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC |
| Потребление тока [mA] |
15, (24 V) |
| Класс защиты |
II |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (по выбору) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250 |
| Частота переключения DC [Hz] |
100 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
60 |
| Настраиваемое расстояние срабатывания |
да |
| Заводская настройка расстояния срабатывания [mm] |
60 |
| Реальное расстояние срабатывания Sr [mm] |
60 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…48,6 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] |
1…15 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Степень защиты |
IP 65 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
— CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5 kV линейное, Ri: 2 Ом |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
|
| MTTF [годы] |
1277 |
| Сертификат UL |
| Ta |
0…40 °C |
| Enclosure type |
Type 1 |
| напряжение питания |
Hazardous voltage |
| Номер файла UL |
E174191 |
|
| Механические данные |
| Вес [g] |
434 |
| Корпус |
Прямоугольный |
| Монтаж |
незаподлицо |
| Размеры [mm] |
105 x 80 x 40 |
| Материал |
PPE |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
контактные зажимы: …2,5 mm², Защитная кабельная оболочка: Ø 7…13 mm, Кабельный ввод: M20 X 1,5 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — ID5005-00 — 06.03.2003 — |
