Многофункциональный дисплей для контроля аналоговых стандартных сигналов
DX1063
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Многофункциональный дисплей для контроля аналоговых стандартных сигналов IFM, вы выбираете качественный и проверенный продукт. Многофункциональный дисплей для контроля аналоговых стандартных сигналов IFM DX1063 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DX1063 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Дисплеи с функцией мониторинга.
Для заказа данной позиции достаточно указать название модели DX1063 и артикул DISPLAY/UNIVERSAL INPUT/DC
Ключевые особенности
Отверстие в панели 92 x 45 mm Размеры [mm] 48 x 109 x 42 Приложение Применение отображение и мониторинг аналоговых
Техническое описание
| Отверстие в панели | 92 x 45 mm |
| Размеры [mm] | 48 x 109 x 42 |
| Приложение | |
| Применение | отображение и мониторинг аналоговых сигналов |
| Электронные данные | |
| Рабочее напряжение [V] | 21,6…26,4 DC |
| Потребление тока [mA] | < 65 |
| Входы/выходы | |
| Количество релейных выходов | 2 |
| Входы | |
| Многофункциональный вход Номер | 1 |
| Аналоговый вход function type | Ток |
| input range [mA] | 0…22 |
| input resistance [Ω] | 125 |
| Разрешение | 14 Bit |
| Точность | 0,2 % ± 1 Digit |
| Аналоговый вход function type | Напряжение |
| input range [V] | 0…12 |
| input resistance [kΩ] | > 100 |
| Разрешение | 14 Bit |
| Точность | 0,2 % ± 1 Digit |
| Resistor input function type | PT100 / PT1000 |
| Диапазон измерения [°C] | -200…850 |
| Разрешение | ≥ 0,1 K |
| Точность | 0,5 % ± 1 Digit |
| Аналоговый вход function type | Thermocouple |
| Диапазон измерения [°C] Typ K | -270…1350 |
| Диапазон измерения [°C] Typ S | -50…1750 |
| Диапазон измерения [°C] Typ N | -270…1300 |
| Диапазон измерения [°C] Typ J | -170…950 |
| Диапазон измерения [°C] Typ T | -270…400 |
| Диапазон измерения [°C] Typ R | -50…1768 |
| Диапазон измерения [°C] Typ B | 80…1820 |
| Диапазон измерения [°C] Typ E | -270…1000 |
| Диапазон измерения [°C] Typ L | -200…900 |
| Разрешение | 1 K |
| Точность | 0,3 % ± 1 Digit |
| Frequency input function type | Частота |
| Частота [Hz] | 0…10000 |
| Frequency input function type | Скорость вращения |
| Скорость вращения [1/min] | 0…9999 |
| Frequency input function type | счётчик |
| счётчик | 0…9999 |
| Frequency input Цепь TTL Коммутационный уровень high [V] | > 3 |
| Коммутационный уровень low [V] | < 2 |
| Frequency input Цепь PNP Коммутационный уровень high [V] | > 8 |
| Коммутационный уровень low [V] | < 6 |
| input frequency [Hz] | < 1000 |
| Frequency input Цепь NPN Коммутационный уровень high [V] | > 0,8 |
| Коммутационный уровень low [V] | < 0,8 |
| input frequency [Hz] | < 3000 |
| Frequency input Цепь NAMUR Входной ток High [mA] | > 2,5 |
| Входной ток Low [mA] | < 1,5 |
| Выходы | |
| Количество релейных выходов | 2; (перекидной контакт) |
| Нагрузка на контакты | 2 A (30 V DC) |
| Диапазон измерения/настройки | |
| Частота дискретизации [Hz] | 0…10000; (см. инструкцию по эксплуатации) |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -20…60 |
| Температура хранения [°C] | -30…70 |
| Макс. допустимая относительная влажность [%] | 85 |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 65 |
| Степень защиты клемм | IP 00 |
| Механические данные | |
| Вес [g] | 144,8 |
| Способ монтажа | отверстие в панели: 92 x 45 mm |

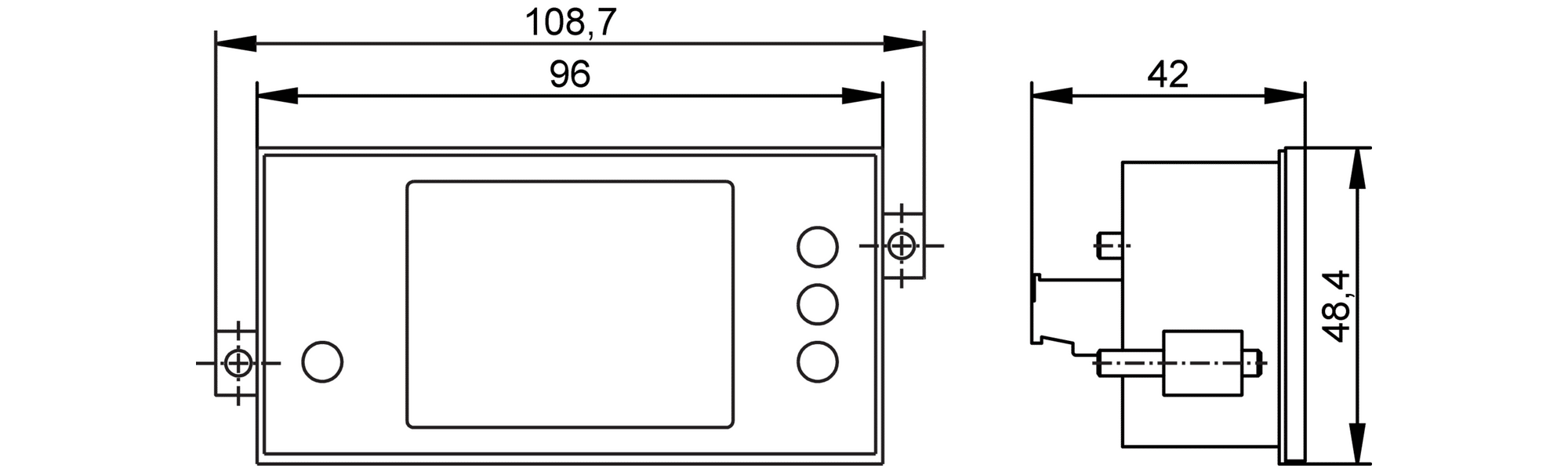

| Размеры [mm] | 48 x 109 x 42 |
| Материал | корпус: polycarbonate; Уплотнение: EPDM |
| Дисплеи / Элементы управления | |

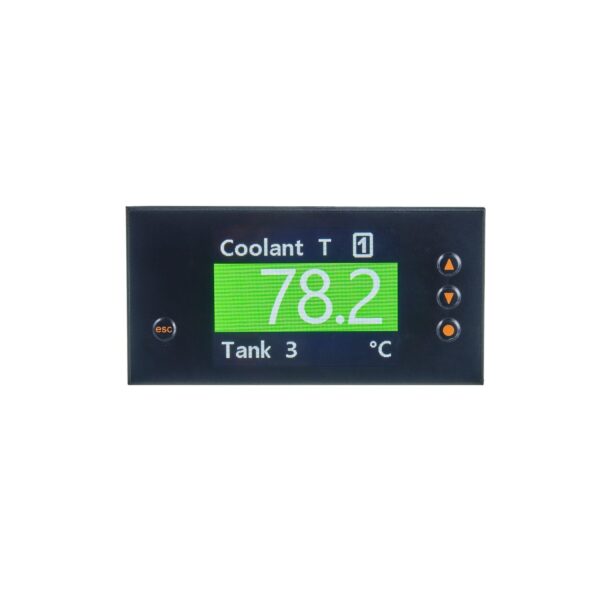

| Дисплей | Цветной дисплей full graphics TFT display, 2,4″ 320 x 240 Pixel |
| Высота цифр | 15 mm |
