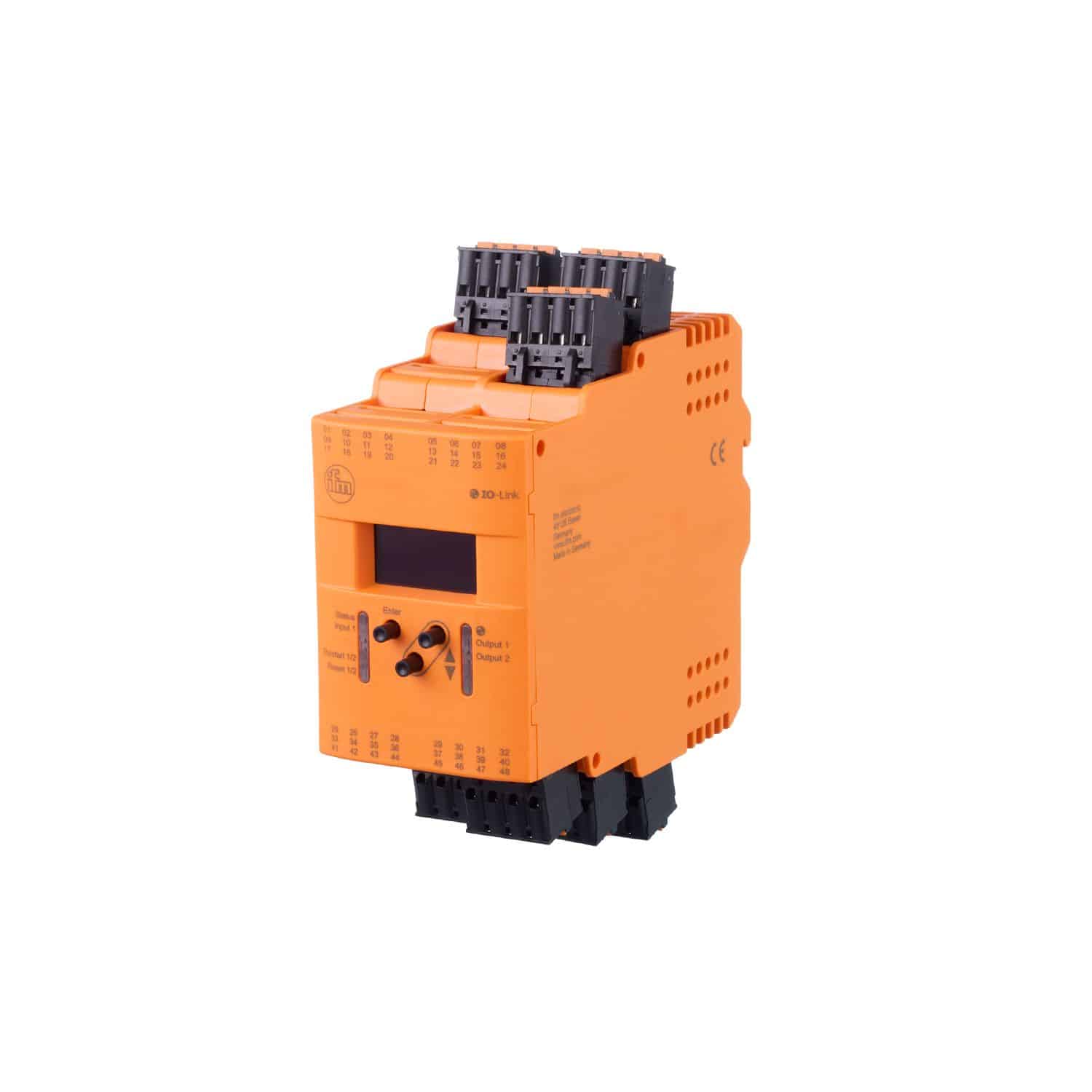

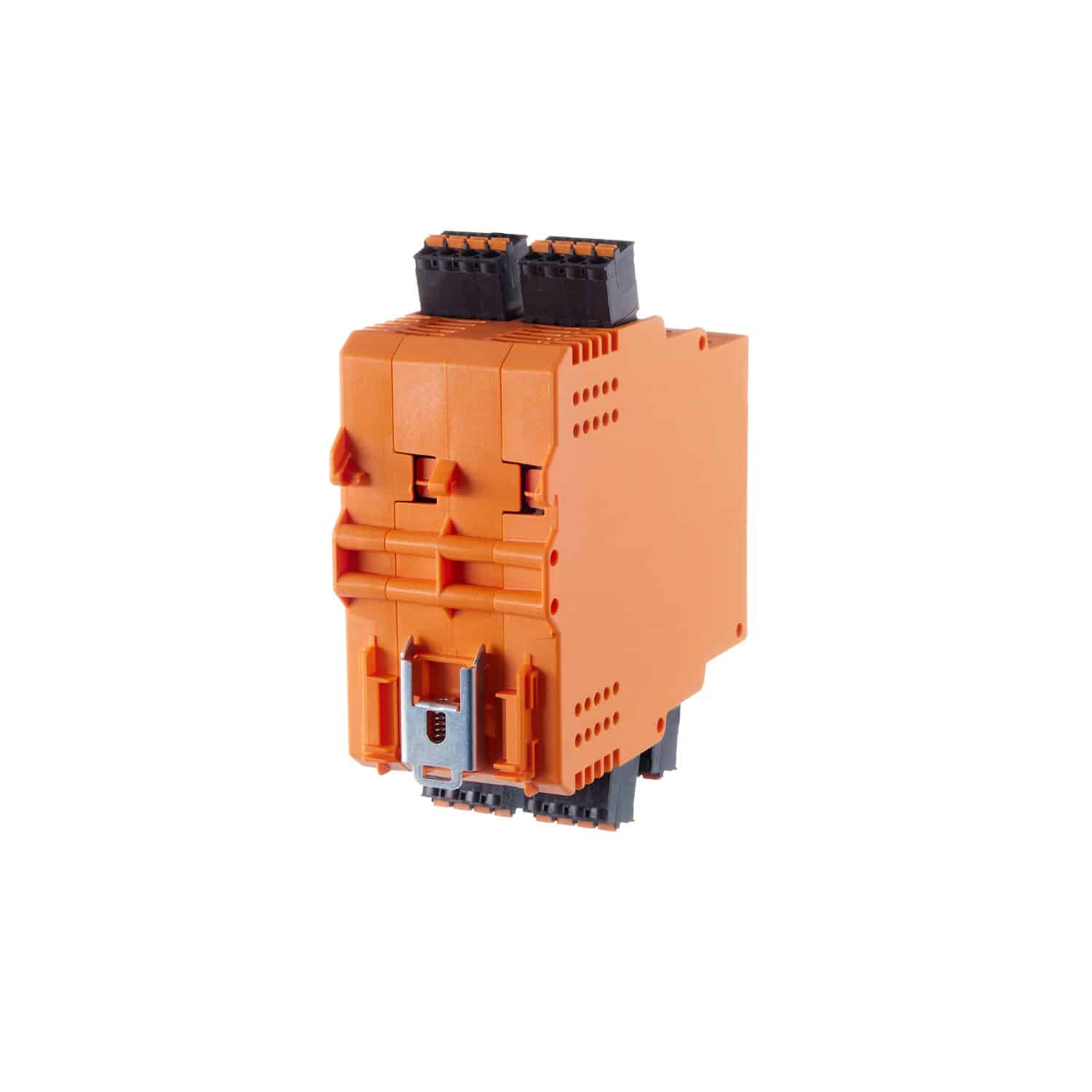

Evaluation unit for monitoring and converting frequency signals
DW3003
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Evaluation unit for monitoring and converting frequency signals IFM, вы выбираете качественный и проверенный продукт. Evaluation unit for monitoring and converting frequency signals IFM DW3003 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DW3003 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 1-канальные устройства контроля скорости.
Для заказа данной позиции достаточно указать название модели DW3003 и артикул MONITOR/FREQUENCY/IOL/AC/DC
Ключевые особенности
Характеристики Коммуникационный интерфейс IO-Link Корпус Прямоугольный Приложение Исполнение корпус для установки на DIN рейку Применение Преобразование импульсной последовательности в стандартные
Техническое описание
| Характеристики | |
|---|---|
| Коммуникационный интерфейс | IO-Link |
| Корпус | Прямоугольный |
| Приложение | Исполнение корпус для установки на DIN рейку |
| Применение | Преобразование импульсной последовательности в стандартные аналоговые сигналы; pulse evaluation system for frequency, rotational speed, speed, cycles and machine cycles |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC |
| Номинальное напряжение [V] | 110…240 АС |
| Номинальное напряжение [V] | 24 DC |
| Номинальная частота АС [Hz] | 50…60 |
| Макс. потребляемая мощность [VA] | 11 |
| Дополнительная энергия для датчиков DC [V] | 16,5…27,7; (SELV; Режим работы DC: ≤ 200 mA; Режим работы AC: ≤ 150 mA) |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых входов: 3; Количество цифровых выходов: 2; Количество аналоговых выходов: 1; Количество релейных выходов: 2 |
| Входы | |
| Количество цифровых входов | 3; (1 x Частота 1 x Возврат, сброс 1 x Restart) |
| Входная цепь цифровых входов | PNP; (Тип 3 (IEC 61131-2)) |
| Входной ток High [mA] | 2…4 |
| Входной ток Low [mA] | 0…1,5 |
| Коммутационный уровень high [V] | 11…28 |
| Коммутационный уровень low [V] | 0…5 |
| Выходы | |
| Количество цифровых выходов | 2 |
| Цепь | PNP |
| Количество релейных выходов | 2; (перекидной контакт) |
| Нагрузка на контакты | 6 A; ( максимум 240 V AC; B300) |
| Количество аналоговых выходов | 1 |
| Защита от короткого замыкания | да |
| Аналоговый выход | |
| Аналоговый выход по току [mA] | 4…20; (максимум 20,5 mA) |
| Наиб.нагрузка [Ω] | 600; (300 Ω: Рабочее напряжение < 24 V DC) |
| Аналоговый выход по напряжению [V] | 0…10 |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Диапазон измерения/настройки | |
| Диапазон настройки Гц [Hz] | 0,1…10000 |
| Диапазон измерения [U/min] | 6…900000 |
| Диапазон измерения [Hz] | 0,1…15000 |
| Точность/ погрешность | |
| Frequency input | Точность ± 0,2 Hz; (0,1…200 Hz); ± 0,1 % (of the measured value 200…10000 Hz)) |
| Аналоговый выход | Точность ± 0,6; (в % от конечного значения) |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Smart Sensor — SSP 4.1.1 Measuring and Switching Sensor, 1 channel; Common — I&D Identification and Diagnosis; Extension Sensor control; Extension Quantity detection, switches when value exceeds the setpoint |
| Function Locator | |
| Function ProductURI | |
| Нужный тип порта | A |
| Миним.время рабочего цикла [ms] | 4,9 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -40…60 |
| Примечание к температуре окружающей среды | 110V Режим работы AC: -25…60 °C |
| Температура хранения [°C] | -40…85 |
| Макс. допустимая относительная влажность [%] | 80; (31 °C; линейно уменьшающаяся до 50 % (40 °C)) |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 20 |
| Степень защиты клемм | IP 20 |
| Механические данные | |
| Вес [g] | 0,001 |
| Корпус | Прямоугольный |
| Способ монтажа | Монтаж на DIN-рейку; (TH35 (EN 60715)) |
| Материал | корпус: пластмасса |
| Дисплеи / Элементы управления | |
| Дисплей | 1 x OLED-дисплей, 128 x 64 пикселей светящийся |
| Состояние выхода | 2 x светодиод, жёлтый |
| режим работы | 1 x светодиод, красный/зеленый |
| Электрическое подключение | |
| Переходник «clamp» | …2,5 mm² |
| Соединение |
