| Электронные данные |
| Частота АС [Hz] |
47…64 |
| Допустимое отклонение рабочего напряжения [%] |
10 |
| Допустимое отклонение рабочего напряжения 2 [%] |
10 |
| Рабочее напряжение [V] |
автоматический выбор диапазона |
| Номинальное напряжение АС [V] |
< 230 |
| Диапазон входного напряжения переменного тока [V] |
100…120 / 200…240 |
| Выходное напряжение DC [V] |
24…28 |
| Класс защиты |
I, (IEC 61140) |
| Защита от перенапряжения |
да, (< 39 DC) |
| Выходное напряжение [V] |
регулируемый, выходное напряжение SELV, PELV |
| Макс. выходной ток при мин. выходном напряжении [A] |
5 |
| Макс. выходной ток при макс. выходном напряжении [A] |
4,3 |
| Макс. пик выходного тока при мин. выходном напряжении [A] |
6 |
| Макс. пик выходного тока при макс. выходном напряжении [A] |
5,1 |
| Выходная мощность (постоянная) [W] |
120 |
| Выходная мощность (пик) [W] |
144 |
| Примечание по выходной мощности (пик) |
| ≤ 45 °C разрешено постоянно, > 45 °C < 1 минута каждые 10 минут |
|
| Примечание к фактору мощности (номинальное напряжение 120 В AC / 60 Гц) |
0,56 |
| Примечание к фактору мощности (номинальное напряжение 230 В AC / 50 Гц) |
0,47 |
| Резерв мощности [%] |
20 |
| Кол-во контуров для подключения датчиков безопасности |
1 |
| Макс. остаточная пульсация [mV] |
50 |
| Пиковый ток при включении (номинальное напряжение 120 В AC / 60 Гц) [A] |
3 |
| Пиковый ток при включении (номинальное напряжение 230 В AC / 50 Гц) [A] |
3 |
| Ограничение пускового тока |
да |
| КПД (номинальное напряжение 120 В AC / 60 Гц) [%] |
89,4 |
| Эффективность (номинальное напряжение 230 В AC / 50 Гц) [%] |
90,2 |
| Защита внешнего входа |
≤ B-10 A / ≤ C-6 A |
| Допустимые отклонения от номинальных значений параметров [W/K] |
3 (60…70 °C) |
| Время работы при отключении питания (номинальное напряжение 120 В AC / 60 Гц) [ms] |
80 |
| Время работы при отключении питания (номинальное напряжение 230 В AC / 50 Гц) [ms] |
78 |
| Входной ток (номинальное напряжение 120 В AC / 60 Гц) [A] |
2,05 |
| Входной ток (номинальное напряжение 230 В AC / 50 Гц) [A] |
1,23 |
| Потеря мощности (номинальное напряжение 120 В AC / 60 Гц) [W] |
14,5 |
| Потеря мощности (номинальное напряжение 230 В AC / 50 Гц) [W] |
13,2 |
| Защита обратного напряжения [V] |
35 |
| Выходы |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Допустимая перегрузка |
постоянный выходной ток |
| Возможно параллельное подключение выходов |
нет |
| Возможно последовательное соединение выходов |
да |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Примечание к температуре окружающей среды |
| соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации) |
|
| Температура хранения [°C] |
-40…85 |
| Макс. допустимая относительная влажность воздуха [%] |
95, (IEC 60068-2-30) |
| Степень защиты |
IP 20, (EN 60529) |
| Степень загрязнения |
2, (IEC 62103: проводящее загрязнение не допускается) |
| Испытания / одобрения |
| ЭMC |
| EN 61000-6-1 |
|
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| Виброустойчивость |
| IEC 60068-2-6 |
±1,6 mm 2…17,8 Hz / 2 г 17,8…500 Hz |
|
| Ударопрочность |
| IEC 60068-2-27 |
30 г 6 ms / 20 г 11 ms |
|
| Механические данные |
| Вес [g] |
594,5 |
| Способ монтажа |
рейка, (TH35 (EN 60715)) |

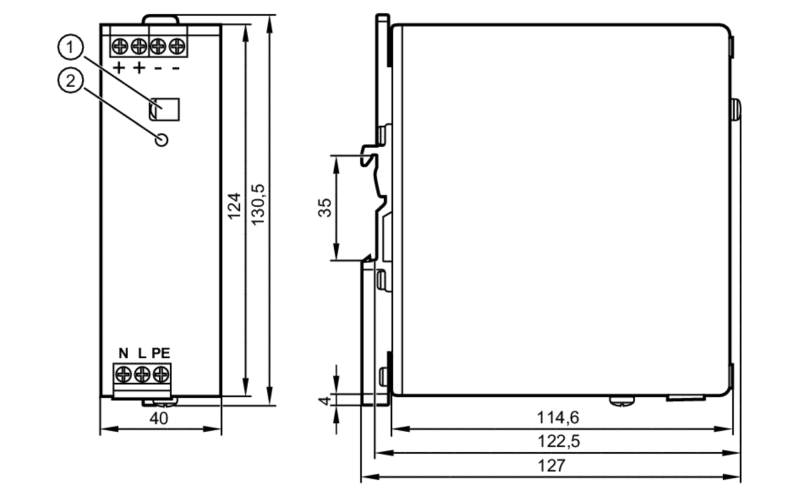

| Размеры [mm] |
124 x 40 x 122,5 |
| Материал |
стальной лист |
| Дисплеи / Элементы управления |
| Дисплей |
|
| Примечания |
| Примечания |
| Стандартное подключение выходов действительно только для идентичных устройств до макс. 150 В DC общего напряжения |
| 100 В АС питание и постоянное P > 120 Вт может привести к термическому выключению. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
винтовые клеммы: |
| диаграммы и графики |
| Блок диаграмм |
|
| выходные характеристики |
|
| характеристическая кривая для уровня эффективности / потери мощности |
|
| характеристическая прямая для допустимых отклонений от номинальных значений параметров |
|
| характеристическая прямая для времени работы при отключении питания |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — DN4012-00 — 10.01.2014 — |
