| Приложение |
| Применение |
Модули ввода / вывода для полевой шины |
| Электронные данные |
| Рабочее напряжение [V] |
19,2…30,2 DC, (US, по SELV/PELV) |
| Потребление тока [mA] |
67, (US) |
| Класс защиты |
III |
| Дополнительное напряжение питания [V] |
19,2…30,2 DC, (UA) |
| Макс. потребление тока от дополнительного источника [mA] |
34, (UA) |
| Питание актуатора UA |
| Макс. общая токовая нагрузка [A] |
6 |
| Ток нагрузки на один порт [A] |
2 |
| Входы/выходы |
| Общее количество входов и выходов |
12 |
| Входы |
| Общее количество входов |
8 |
| Коммутационный уровень high [V] |
11…30 |
| Коммутационный уровень low [V] |
-30…5 |
| Аналоговые входы защищены от короткого замыкания |
да |
| Выходы |
| Общее количество выходов |
4 |
| Защита от короткого замыкания |
да |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
1312 |
|
| IO-Link Device |
| Способ передачи |
COM3 (230,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| SIO режим |
нет |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Температура хранения [°C] |
-40…85 |
| Макс. допустимая относительная влажность воздуха [%] |
75 |
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-6-2 |
|
| EN 61000-4-2 ESD |
6 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
|
| EN 61000-4-6 ВЧ проводимость |
|
|
| Ударопрочность |
|
| Вибропрочность |
| DIN EN 60068-2-64 2009-04 |
|
| DIN EN 60068-2-6 2008-10 |
|
|
| Классификация безопасности |
| Срок службы TM (Mission Time) [h] |
175200 |
| Срок службы ТМ (дополнительная показание) |
|
| Одноканальный |
| ISO 13849-1 |
PL d |
| IEC 61508 |
SIL 2 |
| IEC 62061 |
SIL cl 2 |
| Надёжность системы обеспечения безопасности PFHD [1/h] |
1E-08 |
| Вероятность отказа функции безопасности PFD |
1E-04 |
| Двухканальный |
| ISO 13849-1 |
PL e |
| IEC 61508 |
SIL 3 |
| IEC 62061 |
SIL cl 3 |
| Надёжность системы обеспечения безопасности PFHD [1/h] |
1E0-9 |
| Вероятность отказа функции безопасности PFD |
1E-05 |
| Механические данные |
| Вес [g] |
0,001 |
| Материал |
корпус: PA (полиамид), Разъём: латунь никелированн. |
| Примечания |
| Примечания |
| Классификация безопасности зависит от параметризации и электропроводки (см. инструкцию по эксплуатации). |
|
| Упаковочная величина |
1 шт. |

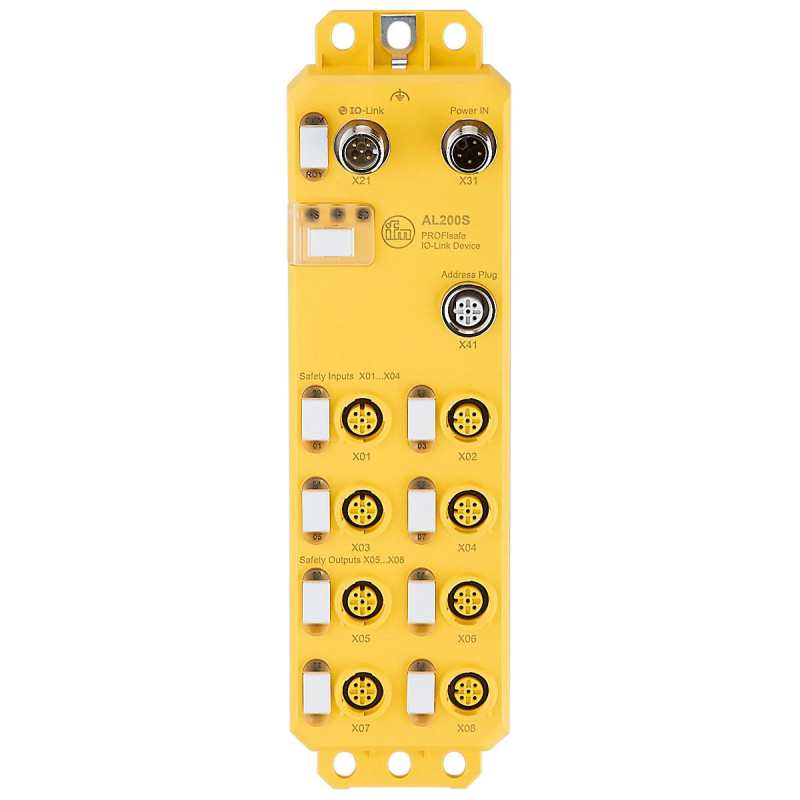

| электрическое подключение — IO-Link |
| X21 |
Разъем: M12 |
| электрическое подключение — Power IN |
| X31 |
Разъем: M12 |
| электрическое подключение — Safety Inputs |
| X01…X04 |
Разъем: M12 |
| электрическое подключение — Safety Outputs |
| X05…X08 |
Разъем: M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AL200S-00 — 21.02.2020 — |
