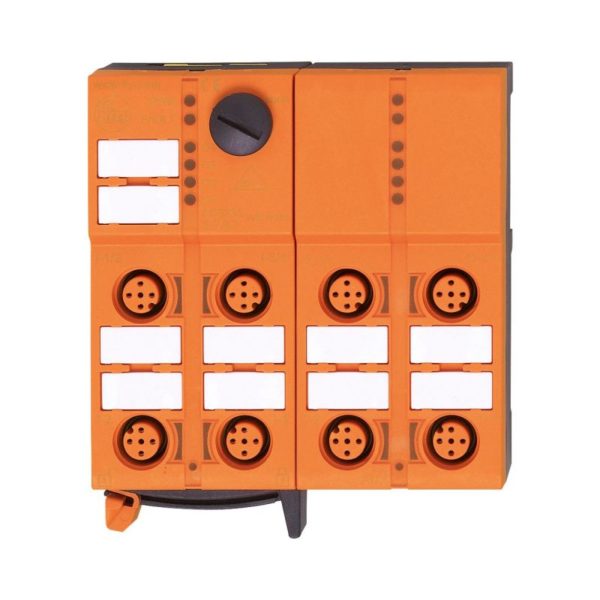

| Электронные данные |
| Рабочее напряжение [V] |
26,5…31,6 DC, (‘supply class 2’ согласно cULus) |
| Общее потребление тока из AS-i [mA] |
250 |
| Макс. общая токовая нагрузка [A] |
2 |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 4, Количество цифровых выходов: 4 |
| Входы |
| Количество цифровых входов |
4 |
| Входная цепь цифровых входов |
PNP |
| Питание выходов датчика |
AS-i |
| Напряжение питания [V] |
18…30, (через плоский кабель) |
| Макс. суммарный ток нагрузки входов [mA] |
200 |
| Входной ток High [mA] |
6…10 |
| Входной ток Low [mA] |
0…2 |
| Мин. коммутационный уровень сигнала high [V] |
11 |
| Аналоговые входы защищены от короткого замыкания |
да |
| Выходы |
| Количество цифровых выходов |
4 |
| Цепь |
PNP |
| Диапазон напряжения DC [V] |
15…30, (по PELV, через плоский кабель) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
1000, (категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1)) |
| Защита от короткого замыкания |
да |
| Гальваническая развязка |
да |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
155 |
| AS-i классификация |
| AS-i версия |
2.11, 3.0 |
| Адресация AS-i |
разъем для адресации |
| Расширенный режим адресации |
нет |
| AS-i профиль |
S-7.0.E |
| AS-i конфигурация ввода/вывода [hex] |
7 |
| ID код AS-i [hex] |
0.E |
| AS-i сертификат в стадии подготовки |
да |
| Биты данных |
| Бит данных |
D0 |
D1 |
D2 |
D3 |
| Вход |
1 |
2 |
3 |
4 |
| Разъём |
I-1 |
I-2 |
I-3 |
I-4 |
| Контакт |
2+4 |
2+4 |
2+4 |
2+4 |
| Выход |
1 |
2 |
3 |
4 |
| Разъём |
O-1/2 |
O-1/2 O2 |
O-3/4 |
O-3/4 O-4 |
| Контакт |
4 |
2 4 |
4 |
2 4 |
|
| Механические данные |
| Вес [g] |
308 |
| Способ монтажа |
Прямое подключение к плоскому AS-i кабелю |
| Материал |
PA (полиамид), Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
светодиод, зелёный |
| ошибки |
светодиод, красный |
| Функция |
светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
|
| Принадлежности (необязательные) |
| Защитный колпачок: M12, E73004 |
|
| Примечания |
| Примечания |
| Входы и выходы должны быть гальванически изолированы. |
| Не подключайте какую-либо из следующих точек к внешнему напряжению: |
| I-, I+, I1, I2, I3, I4 |
| Присоединения электрически связаны с кабелем AS-i. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
|
быстрая технология монтажа для плоского кабеля AS-i: , возможны три направления |
| электрическое подключение — Входы |
|
Разъем: M12 |
| электрическое подключение — Выходы |
| Соединение |
Разъем: M12 |
