Контроль вибрации в промышленности: решения IFM

Вибрационный мониторинг IFM: точная диагностика, меньше простоев

В промышленных системах надёжность механизмов зависит не только от конструкции, но и от раннего выявления отклонений. Датчики вибрации от IFM (модели VKV021, VKV022, VTV121, VTV122, VNB, VVB, VSA001, VSP001) позволяют обеспечить постоянный контроль за состоянием оборудования — от простых вентиляторов до сложных гидравлических установок.

Примеры применения: из практики промышленности

🏗️ Гидравлические установки и масляно-воздушные охладители

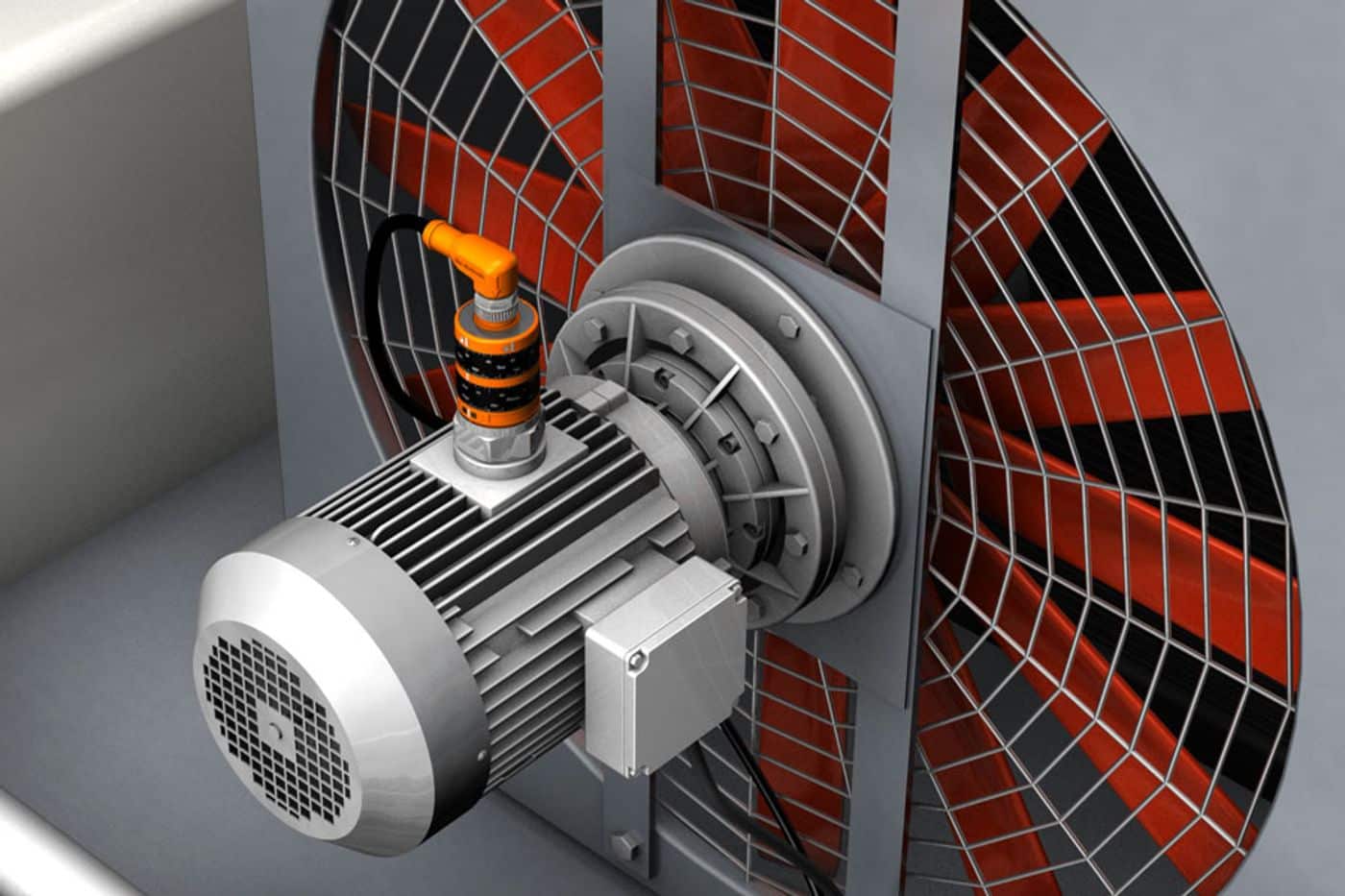

Контроль вентилятора и охлаждающей системы
Гидравлические приводы широко используются в спецтехнике (экскаваторы, краны, лесозаготовительное оборудование), а также в прессе, прокатных станах и литьевых машинах. Их стабильная работа зависит от температуры масла. Охладитель с вентилятором — критичный элемент.
Здесь применяется датчик вибрации VKV021. Он отслеживает общее вибрационное состояние вращающихся компонентов (например, лопасти вентилятора). При превышении установленного порога срабатывает релейный сигнал и одновременно передаётся аналоговый сигнал 4–20 mA в систему управления.
📌 Результат: выявление засора, дисбаланса, износа подшипника — до выхода оборудования из строя.

🏭 Сталелитейная промышленность

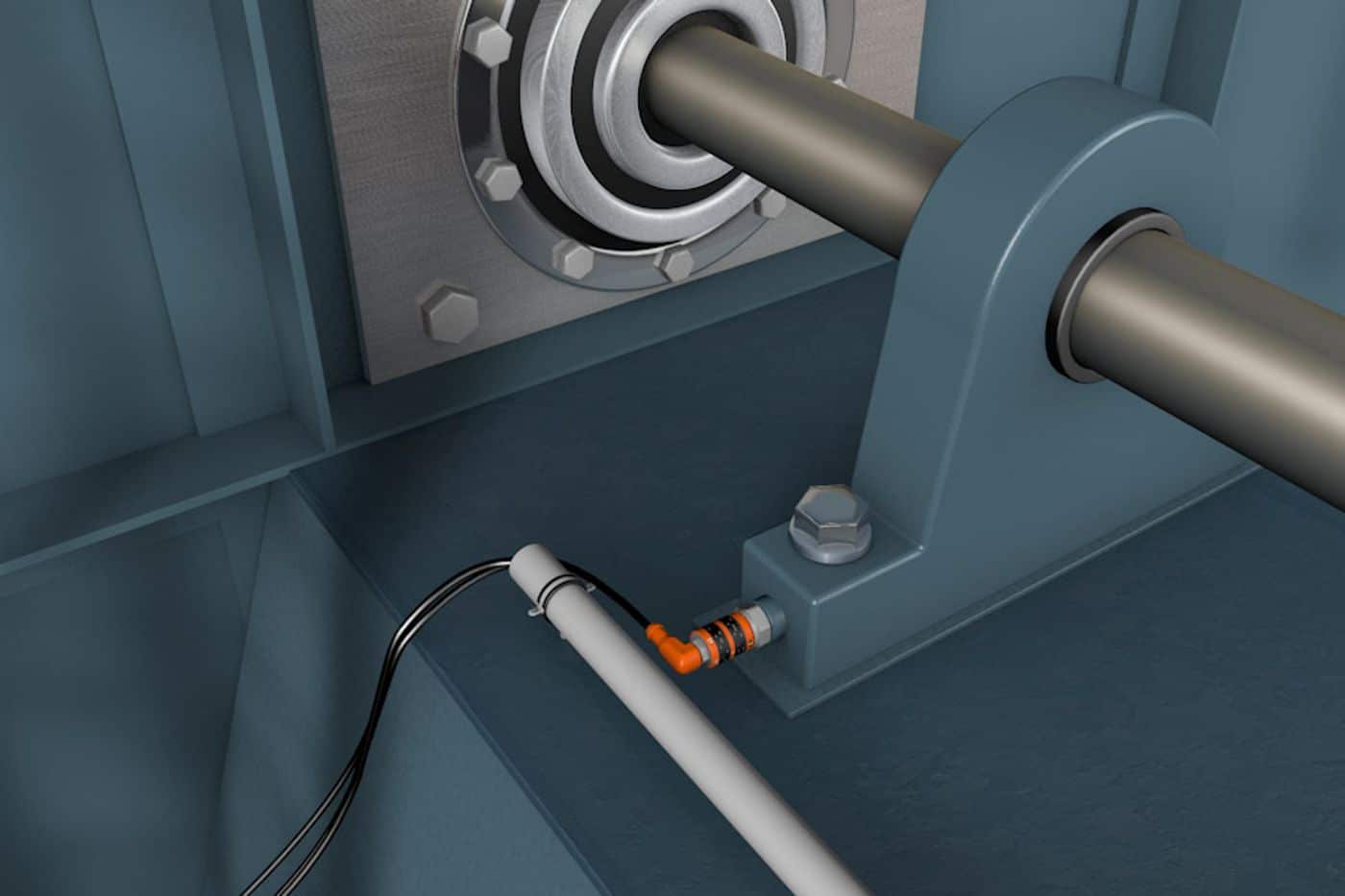

Мониторинг подшипников вентиляторов
На коксовых установках и в доменных агрегатах вентиляторы обеспечивают охлаждение, от которого зависит весь цикл. Подшипники вентиляторного вала испытывают высокие нагрузки.
VKV022 применяется для контроля вибрации таких узлов. При превышении допустимых значений оператор получает сигнал тревоги, а инженер — данные о степени отклонения.
📌 Результат: раннее выявление несбалансированности, расшатывания вала и предупреждение аварийных остановок.

Мониторинг масляных охладителей на коксохимии
Масляные охладители на коксовых установках — важные компоненты. Перегрев масла может привести к нестабильности всей системы. Применение VKV021/VKV022 помогает контролировать работу вентилятора и своевременно диагностировать отклонения от нормы.

⚙️ Металлообработка и станки

Контроль вентиляторов в станках с ЧПУ
Маслоохлаждающие вентиляторы используются в металлообрабатывающих центрах, особенно в автомобилестроении. От стабильности вентилятора зависит стабильность термобаланса всей машины.
Применение VKV021 по стандарту ISO 10816 позволяет своевременно обнаружить повреждение крыльчатки или оси вентилятора.
📌 Результат: исключение незапланированных простоев, повышение стабильности обработки.

Как использовать — от простого к сложному

Выбор подходящего вибрационного датчика зависит от задачи и уровня анализа. От простых решений с аналоговым выходом до продвинутых систем с цифровыми протоколами и интеграцией в IIoT. Ниже — примеры датчиков, которые можно использовать поэтапно: от базового мониторинга до глубокого диагностического анализа в реальном времени.

VKV021 / VKV022
Быстрый контроль общей вибрации с порогом и аналоговым выходом; идеальны для насосов, вентиляторов, гидравлики.

VTV121 / VTV122
Аналоговые 4–20 mA передаются в PLC или частотники по ISO 10816; обеспечивают контроль через SCADA/IIoT.

VNB
Отображает v‑RMS и статус на RGB‑дисплее, имеет память с RTC, поддерживает 4–20 mA и до двух дискретных выходов.

VVB
IO‑Link акселерометр по ISO 10816, до 10 kHz, передаёт v‑RMS, a‑RMS, a‑Peak, Crest и температуру, легко настраивается через ПО.

VSA001 / VSP001
MEMS‑акселерометры ±25 g до 6 kHz; применяются с модулем VSE для спектрального анализа подшипников и сложных узлов.

VSE (Diagnostic Electronics)
Программируемый контроллер для анализа до 4 динамических сигналов, с аналоговыми и цифровыми входами/выходами, поддержкой PROFINET, EtherNet/IP, OPC UA и встроенной памятью.

Интеграция

Каждая серия датчиков ifm легко интегрируется в существующие системы автоматизации. В зависимости от модели доступны аналоговые, дискретные и цифровые интерфейсы. Ниже — наглядные примеры подключения датчиков к PLC, преобразователям частоты и визуализации на месте без контроллера.

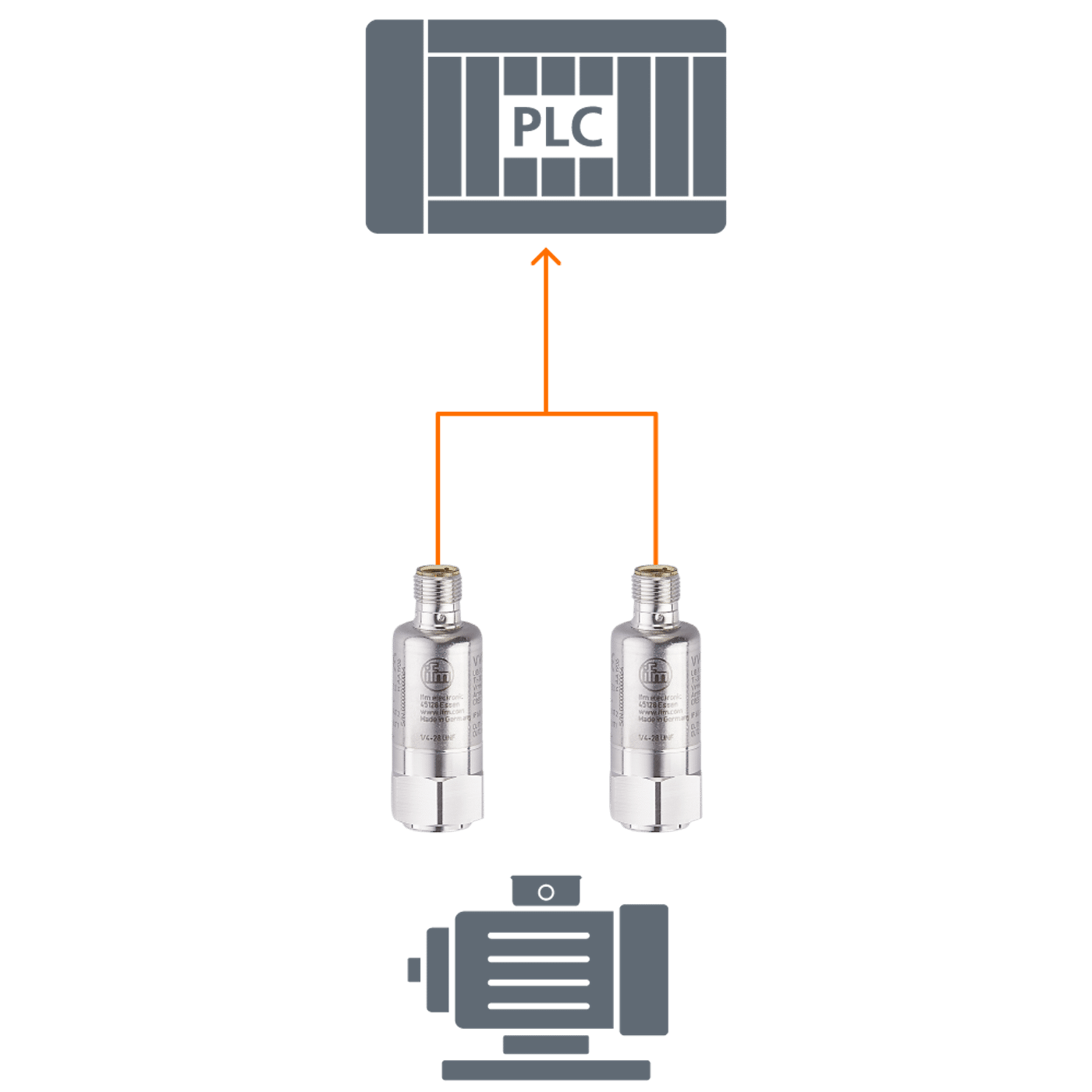

Пример с VTV:
Аналог 4‑20 mA подключается напрямую к PLC или частотному преобразователю.
Контроль вибрации по ISO 10816.

Пример с VKV:
Релейный выход + 4–20 mA: аналоговый контроль и аварийная сигнализация без участия PLC.

Пример с VNB:
RGB-дисплей, внутренняя память, внешний аналоговый вход — универсальный мониторинг.

Зачем это нужно именно вам

Инженеры и технические специалисты ценят простоту и надёжность. Эти датчики — без лишних сложностей:

• два провода, индикация на корпусе, настройка вручную;
• крепление винтами в M8/M12, отсутствие сложной электроники;
• устойчивы к воде, маслам и вибрациям, имеют промзащиту IP67/IP69K;
• работают даже при температурах до +125 °C;
• интегрируются в PLC, SCADA, IIoT без сложных конфигураций.
