Индуктивные датчики приближения: выбор между NPN и PNP, диаметрами и дистанцией срабатывания

Опубликовано author-avatar

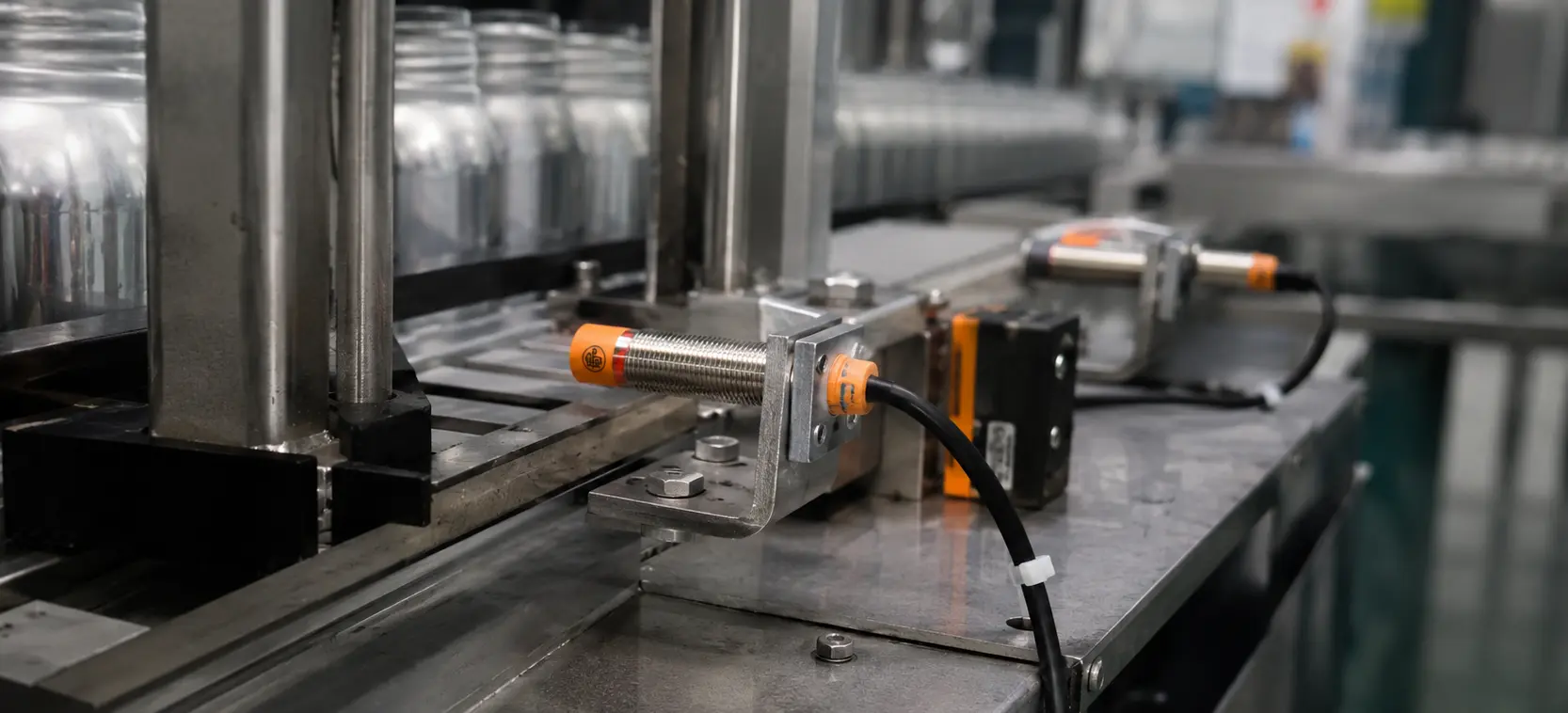

Ifm datchik sensor

Индуктивный датчик приближения — один из самых распространенных типов бесконтактных датчиков в промышленной автоматизации. Его можно встретить практически на каждом станке, конвейере или роботизированной ячейке. Простота конструкции, долговечность и нечувствительность к загрязнениям сделали его базовым инструментом для обнаружения металлических объектов. При этом подобрать нужную модель с первого раза удается не всегда: диаметры корпусов, типы выходов и расстояния срабатывания создают широкое поле для ошибок. Поможем разобраться в ключевых параметрах и сделать правильный выбор.

Как работает индуктивный датчик

В корпусе датчика находится катушка, через которую протекает переменный ток высокой частоты. Вокруг рабочей поверхности датчика формируется электромагнитное поле. Когда в это поле попадает металлический объект — мишень, в нем возникают вихревые токи. Они поглощают часть энергии катушки, что приводит к изменению амплитуды колебаний генератора. Электронная схема фиксирует это изменение и формирует выходной сигнал.

Принципиальная особенность такого метода: датчик реагирует только на металлы. Пластик, дерево, резина, жидкости — все это для него невидимо. Именно поэтому индуктивный датчик часто называют бесконтактным датчиком металла. Он безошибочно определяет наличие металлической детали даже при сильном загрязнении или запылении.

NPN или PNP: что выбрать и в чем разница

Это самый частый вопрос при выборе датчика. Разница между NPN и PNP касается типа выходного транзистора и полярности управляющего сигнала.

  • PNP-датчик (иногда называют датчиком с «плюсовым» выходом) при срабатывании замыкает выход на плюс питания. Нагрузка подключается между выходом датчика и минусом. Этот тип широко распространен в европейской и азиатской практике, его поддерживают большинство современных ПЛК с входами постоянного тока.
  • NPN-датчик (датчик с «минусовым» выходом) при срабатывании замыкает выход на минус питания. Нагрузка подключается между плюсом и выходом датчика. Такая схема исторически популярна в японских системах управления и некотором оборудовании американских производителей.

На практике это означает следующее: перед заказом нужно уточнить тип входов вашего ПЛК или контроллера. Если входы рассчитаны на PNP-сигнал — нужен PNP-датчик, и наоборот. Использование датчика с неподходящим типом выхода в лучшем случае даст инверсию сигнала, в худшем — выведет вход ПЛК из строя.

Большинство современных датчиков IFM выпускается в исполнении PNP/NPN с переключаемым типом выхода. Такие модели удобны тем, что подходят для любой системы управления без необходимости держать на складе два варианта.

Отдельно стоит упомянуть функцию выходного сигнала: NO (нормально открытый) — выход активируется при появлении мишени, NC (нормально закрытый) — выход деактивируется при появлении мишени. Для большинства задач позиционирования и счета деталей используют NO. NC применяют там, где важна сигнализация об отсутствии детали или для схем контроля обрыва.

Диаметры корпусов: от M5 до M30 и больше

Индуктивные датчики приближения выпускаются в цилиндрических резьбовых корпусах нескольких стандартных диаметров. Выбор диаметра определяется двумя факторами: доступным монтажным пространством и требуемым расстоянием срабатывания.

  • M5 и M8 — миниатюрные датчики для узких мест. Расстояние срабатывания, как правило, не превышает 1–2 мм. Применяются в компактных механизмах, пневматических захватах, небольших подающих устройствах.
  • M12 — наиболее универсальный и массовый типоразмер. Расстояние срабатывания у стандартных моделей составляет 2–4 мм, у моделей с увеличенной дистанцией — до 7–8 мм. Датчик приближения M12 купить проще всего: этот типоразмер представлен в каталоге IFM в наибольшем ассортименте. Подходит для большинства задач в машиностроении, сборочных линиях, станках с ЧПУ.
  • M18 — средний типоразмер с расстоянием срабатывания 5–12 мм. Хорошо зарекомендовал себя в конвейерном оборудовании и металлообрабатывающих станках.
  • M30 — крупный датчик с расстоянием срабатывания до 15–22 мм. Применяется там, где нужна большая рабочая дистанция или требуется повышенная механическая прочность корпуса.

Кроме цилиндрических, существуют прямоугольные корпуса (например, серия ID) — для нестандартных монтажных ситуаций, а также кольцевые датчики, через отверстие которых проходит пруток или трубка.

Применение датчика приближения для станка

На металлообрабатывающих станках, обрабатывающих центрах и прессовом оборудовании индуктивные датчики решают широкий круг задач.

Контроль положения инструментального магазина, подтверждение зажима заготовки в патроне, определение крайних положений суппорта или стола, счет деталей на конвейере подачи во всех этих применениях бесконтактный датчик металла работает надежнее концевых выключателей. У него нет механически изнашиваемых контактов, поэтому срок службы исчисляется миллиардами циклов переключения.

Особого внимания заслуживает применение в зонах действия смазочно-охлаждающих жидкостей (СОЖ). Стандартные датчики здесь не подходят: агрессивная химия в составе СОЖ разрушает пластиковые корпуса. IFM выпускает специальную серию датчиков в цельнометаллических корпусах из нержавеющей стали с устойчивостью к СОЖ, они обеспечивают многолетнюю безотказную работу даже при постоянном контакте с эмульсиями.

Для сварочного оборудования используют специальные варианты с защитой от сварочных брызг и магнитных полей сварочной дуги.

Индуктивные датчики IFM в каталоге

Ниже приведены конкретные модели из каталога ifm-russia.ru, охватывающие основные задачи автоматизации:

Часто задаваемые вопросы

Чем отличается PNP от NPN в индуктивном датчике и как не ошибиться с выбором?

PNP-датчик при срабатывании подает плюс питания на выход, NPN — минус. Ошибка в выборе типа выхода приводит к неверной работе схемы или повреждению входа ПЛК. Самый простой способ не ошибиться — открыть документацию на ваш контроллер и найти раздел с описанием входных модулей: там всегда указан поддерживаемый тип датчика. Если уверенности нет, выбирайте модели с переключаемым выходом PNP/NPN: они совместимы с любой системой.

Почему бесконтактный датчик металла не срабатывает на алюминиевую деталь с ожидаемого расстояния?

Расстояние срабатывания индуктивного датчика указывается для стальной мишени. Алюминий имеет другую магнитную проницаемость и проводимость, поэтому реальная дистанция срабатывания для него составляет примерно 40–50% от номинальной. Решений два: либо уменьшить монтажный зазор, либо выбрать датчик серии с постоянным расстоянием срабатывания для всех металлов, в них эта зависимость устранена конструктивно.

Какой датчик приближения M12 выбрать для станка с ЧПУ и СОЖ?

Для применений в зоне действия смазочно-охлаждающих жидкостей стандартные датчики с пластиковым корпусом не подходят: СОЖ содержит агрессивные присадки, которые разрушают обычный пластик. Нужны датчики в цельнометаллическом корпусе из нержавеющей стали с защитой по IP68/IP69K, специально протестированные на стойкость к типовым составам СОЖ. В каталоге IFM они выделены в отдельную категорию «Для смазочно-охлаждающих жидкостей».

Как влияет диаметр корпуса на расстояние срабатывания и можно ли его увеличить без смены диаметра?

Расстояние срабатывания прямо зависит от диаметра активной поверхности: чем больше корпус, тем мощнее электромагнитное поле и тем дальше датчик «видит» мишень. Для датчика M12 стандартная дистанция — 2–4 мм, для M30 — до 15–22 мм. Без смены диаметра увеличить дистанцию можно, выбрав модель с монтажом незаподлицо вместо заподлицо: у таких датчиков расстояние срабатывания в 1,5–2 раза больше при том же типоразмере корпуса.
