IO-Link мастер: как настраивать и проверять датчики разных производителей
На многих предприятиях парк датчиков выглядит примерно одинаково: датчики давления от одного производителя, расходомеры от второго, датчики уровня от третьего. У каждого бренда своя утилита настройки, свои кабели и нюансы. В итоге пуско-наладка растягивается, входной контроль на складе требует отдельного стенда, а сервисный инженер на выезде вынужден тащить с собой несколько приспособлений.
IFM ZZ1060 закрывает эту проблему одним устройством. Это USB IO-Link мастер и программатор: подключается к ноутбуку через USB, к датчику через стандартный кабель M12, и дает полный доступ к любому IO-Link прибору без контроллера, без шкафа управления и без специального стенда. Достаточно ноутбука и вы видите все параметры датчика, можете их изменить, скопировать или проверить прямо на месте.
Для кого это устройство, и в каких ситуациях оно незаменимо
Рассмотрим подробнее, в каких случаях, и для каких целей используется устройство.
Пуско-наладка на объекте
После монтажа, когда система управления еще не запущена, нужно проверить работу каждого IO-Link устройства и задать необходимые настройки. Инженер с ноутбуком и IO-Link программатором проходит по всем точкам, выполняя проверку и настройку у прибора. Не требуется ждать запуска ПЛК или разворачивать стенд.
Входной контроль на складе
При приемке партии приборов достаточно подключить каждое устройство через IO-Link мастер, считать текущие данные в программе moneo configure и сверить с требованиями. Проверка занимает всего 2–3 минуты на одно изделие. Поддерживаются устройства любых производителей при наличии IODD-файла.
Замена устройств в полевых условиях
При выходе из строя IO-Link прибора часто требуется быстро перенести конфигурацию на новое устройство. IO-Link программатор позволяет считать настройки со старого изделия, сохранить профиль и записать его на замену за несколько минут, не трогая контроллер.
Массовое программирование перед установкой
Перед крупным проектом удобно заранее подготовить всю партию IO-Link устройств: задать диапазоны, гистерезис, единицы измерения и режимы. IO-Link мастер дает возможность сохранить эталонный профиль и последовательно записывать его на однотипные приборы.
Сервисное обслуживание и диагностика на выезде
Сервисный инженер берет IO-Link программатор с собой как универсальный инструмент. Подключившись к проблемному устройству, он мгновенно получает диагностическую информацию: ошибки, события, текущие значения и состояние — без остановки производства и вмешательства в систему управления.
Лаборатория, R&D и обучение
В R&D и учебных центрах устройство позволяет работать с любыми IO-Link приборами напрямую с ноутбука, независимо от платформы ПЛК. Это удобно для тестирования совместимости и обучения специалистов.

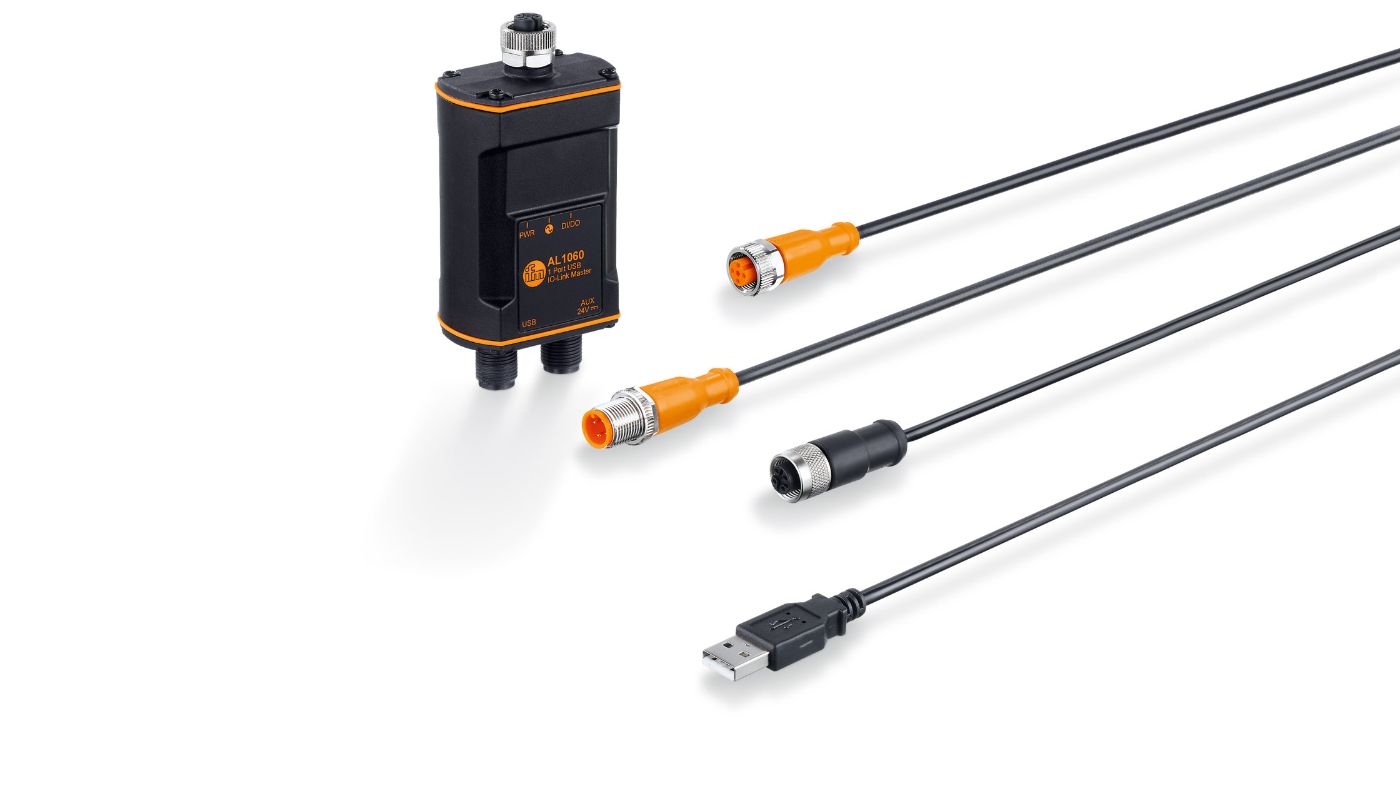

Что входит в комплект ZZ1060
ZZ1060 поставляется как готовый набор, из коробки сразу можно работать.
- Мастер IO-Link AL1060 в промышленном корпусе IP67
- Соединительный кабель 1 м с разъемом M12 A-кодировки (EVC012) для подключения датчика
- USB-кабель 1 м с разъемом M12 B-кодировки (E12689) для подключения к ноутбуку
- ПО moneo configure free — бесплатное программное обеспечение IFM для мониторинга IO-Link устройств
Дополнительно ничего докупать не нужно. Единственное опциональное дополнение — внешний блок питания 24 В (E80121, M12 A-кодировка) для датчиков с повышенным потреблением тока.

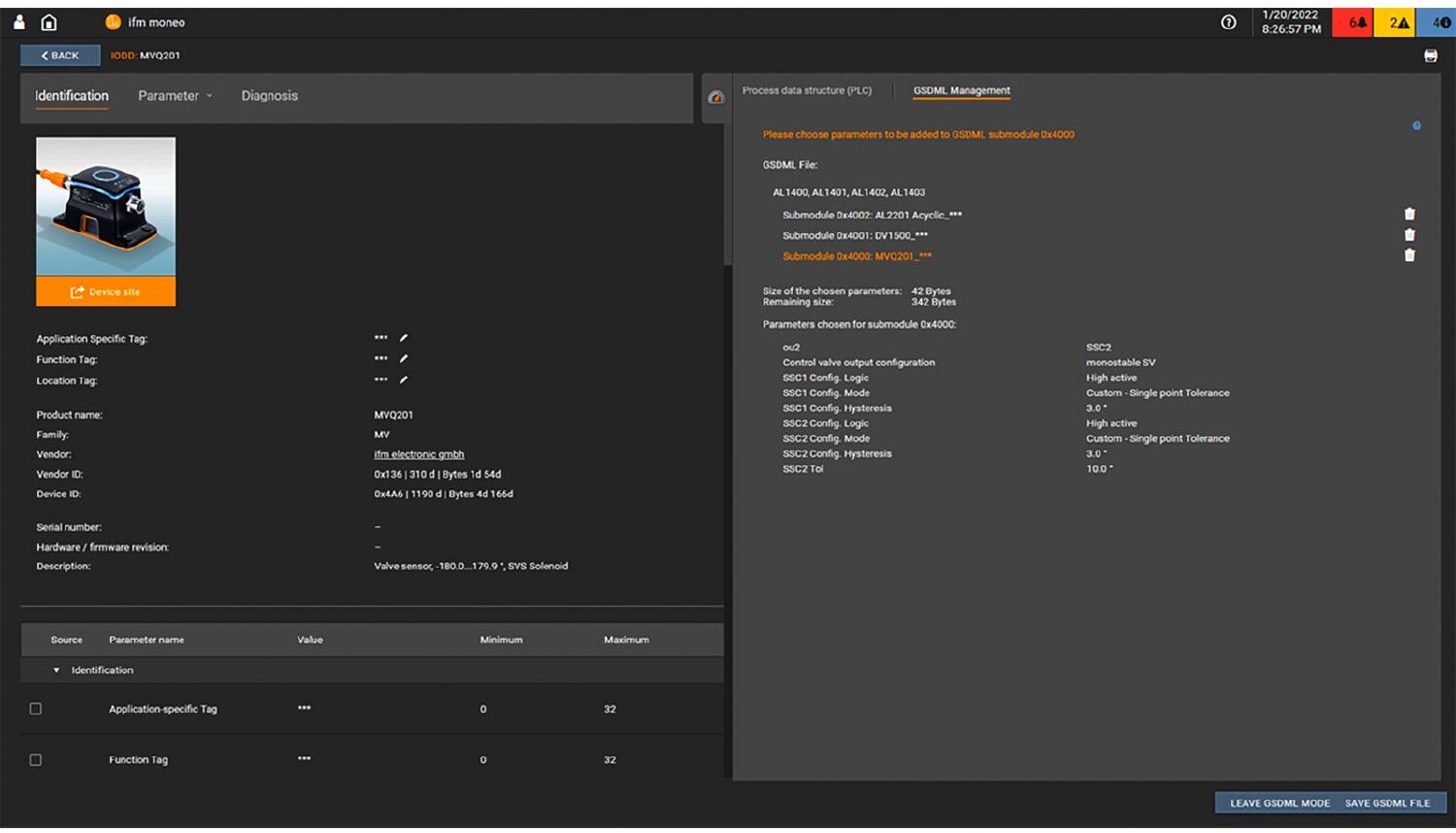

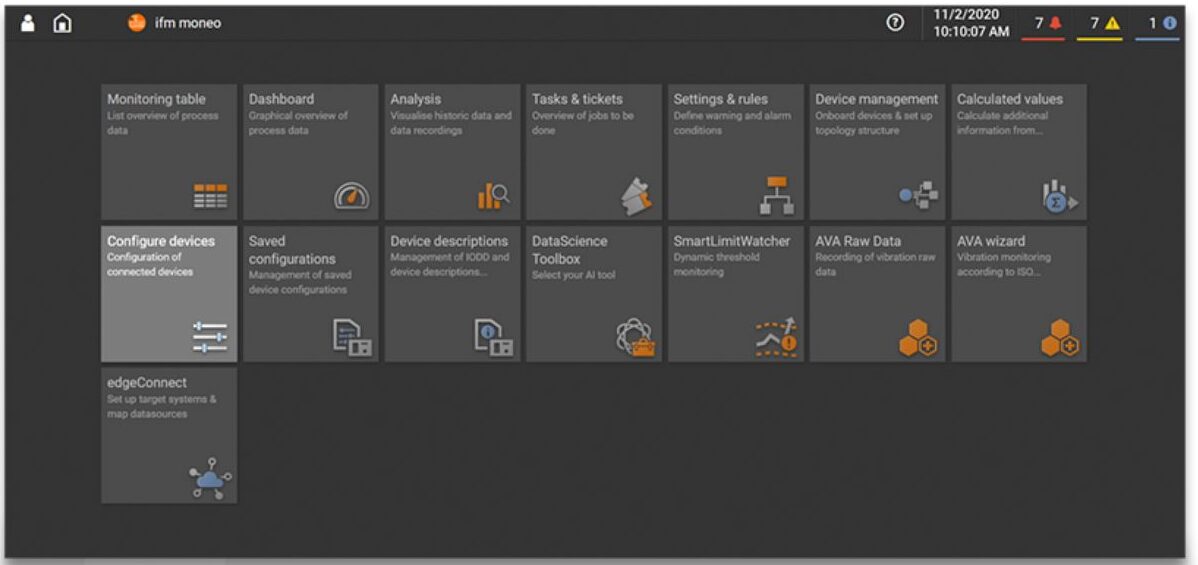

Программа moneo configure free: что умеет и как упрощает работу?
Бесплатное ПО
moneo configure free — основной инструмент работы с ZZ1060. Устанавливается на Windows, и в базовой версии не требует лицензий и интернет-соединения для работы.

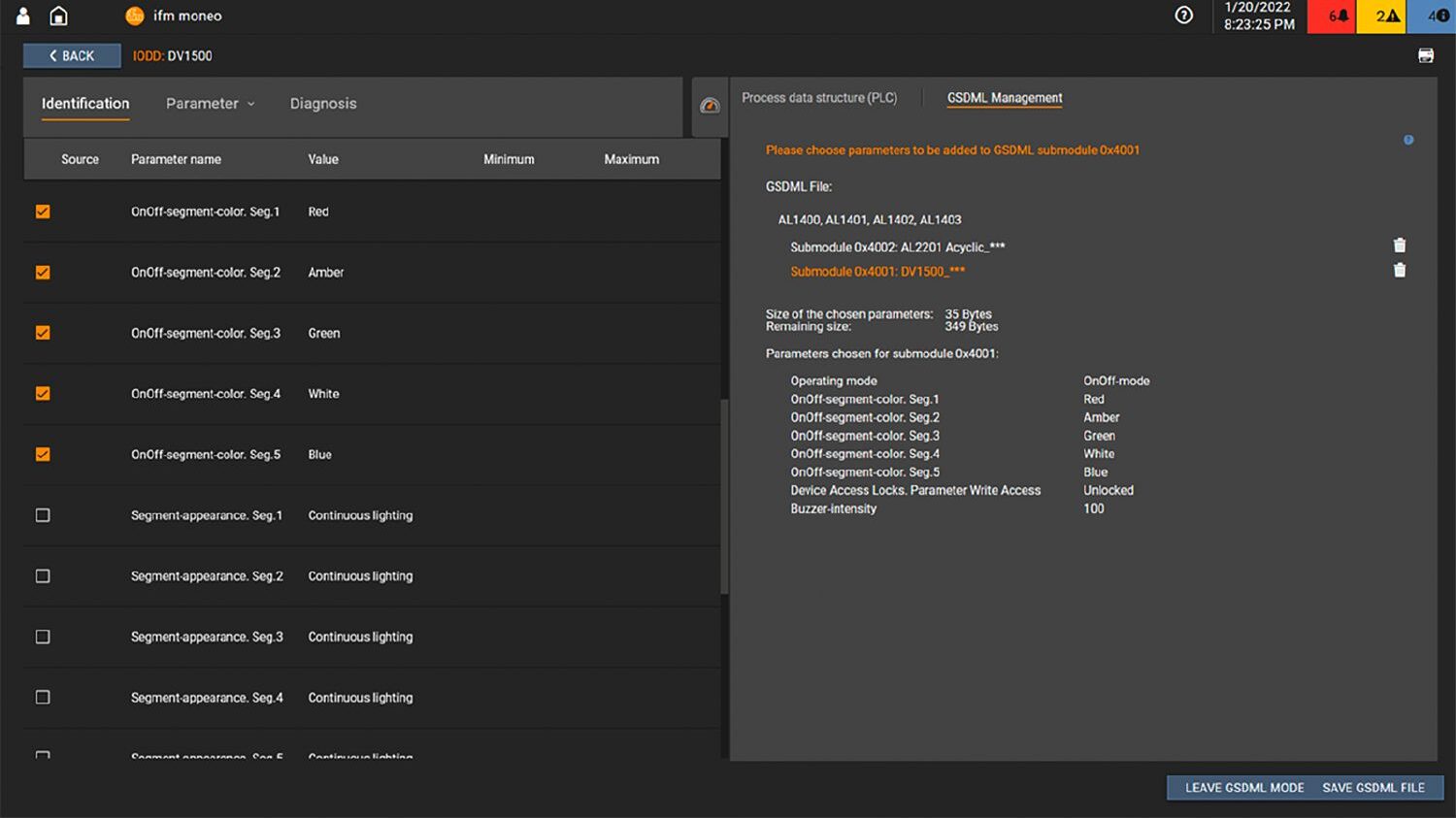

Что доступно через Moneo configure free .
- Мониторинг в реальном времени — текущие значения (давление, температура, расход, положение и др.), рабочее состояние, сигналы переключения.
- Полная настройка параметров — пороговые значения, гистерезис, единицы измерения, режимы работы, временные задержки, масштабирование выхода.
- Диагностика — считывание кодов ошибок и предупреждений, проверка работоспособности датчика.
- Сохранение конфигурации — экспорт параметров датчика в файл на ПК с датой и именем прибора.
- Загрузка и копирование конфигурации — запись сохраненного профиля параметров на другой прибор той же модели.
- Автоматическое распознавание по IODD — программа определяет модель и производителя, загружает описание параметров, показывает понятные названия вместо технических кодов.
Какие датчики поддерживает ZZ1060?
IO-Link — открытый международный стандарт IEC 61131-9. Это значит, что ZZ1060 работает с датчиками любого производителя, у которого есть IO-Link интерфейс и IODD-файл. Никаких лицензий и фирменных переходников. Типы датчиков, которые можно подключать и настраивать выглядят так.
- Давления и перепада давления.
- Температуры и термостаты.
- Расходомеры (объемные, магнитно-индуктивные, вихревые, ультразвуковые).
- Уровня (емкостные, ультразвуковые, поплавковые с IO-Link).
- Датчики положения и перемещения.
- Индуктивные и емкостные датчики приближения.
- Оптические модели (фотоэлектрические, лазерные, цветовые).
- Вибрации и акселерометры.
- Датчики качества жидкостей (мутность, проводимость, pH).
- Сигнальные лампы и стойки с IO-Link.
Ограничений по бренду нет — только наличие IO-Link интерфейса у самого датчика.
Типичные ошибки при первом использовании — и как их избежать
- IODD-файла нет в Moneo configure free . Программа подключается к датчику, но показывает его как «неизвестное устройство» без параметров. Решение: скачать IODD-файл с сайта производителя датчика или через базу IODDfinder и импортировать в moneo configure free.
- Не запускается от USB. При питании только от USB ток на порту ограничен 150 мА. Некоторые датчики потребляют больше и не запускаются. Решение: подключить внешнее питание 24 В через разъем AUX (блок питания E80121).
- Кабель не той длины или кодировки. IO-Link работает с кабелями M12 A-кодировки, максимальная длина — 20 м. Кабели с B-кодировкой или нестандартной распиновкой не подойдут.
- Параметры записаны не сохранены перед заменой. Если нужно перенести конфигурацию на новый прибор, важно заранее сохранить файл параметров со старого датчика через Moneo configure. Сделать это можно в несколько кликов — не откладывайте на потом.
Почему ZZ1060 — это первый IO-Link инструмент, который стоит купить?
Если вы только начинаете работать с IO-Link или хотите получить удобный инструмент для всей команды — ZZ1060 это оптимальная точка входа. Не нужно сразу инвестировать в дорогие промышленные мастера и разворачивать сетевую инфраструктуру. Подключили к ноутбуку, скачали IODD-файл нужного датчика, открыли moneo configure free и за 5 минут уже видите все параметры прибора и можешь их менять.
При этом ZZ1060 — полноценный промышленный инструмент, а не учебный стенд. Корпус IP67, разъемы M12, температурный диапазон −25…+50 °C, он работает в реальных условиях производства, склада и полевого обслуживания.
Один ZZ1060 на отдел или на сервисного инженера заменяет несколько фирменных адаптеров разных брендов и существенно сокращает время на настройку и диагностику.
Часто задаваемые вопросы
Работает ли ZZ1060 с датчиками не от IFM?
Да. ZZ1060 поддерживает любые IO-Link устройства вне зависимости от производителя — при наличии IODD-файла для конкретной модели.
Нужна ли лицензия для moneo configure free?
Нет. ПО входит в комплект поставки ZZ1060, распространяется бесплатно и не требует активации.
Как быстро копируется конфигурация с одного датчика на другой?
Сохранение профиля и данных — несколько секунд. Запись на новый прибор — столько же. Основное время уходит на физическое подключение кабелей.
Подходит ли ZZ1060 для постоянного мониторинга на производстве?
ZZ1060 предназначен для настройки, проверки и обслуживания — это инструмент, а не стационарное решение. Для постоянного мониторинга в системе автоматизации нужен IO-Link мастер с промышленным интерфейсом (Profinet, EtherNet/IP и т. д.).
